Booster spanning in/out

[Maurits]

Hallo Modelspoor vriendjes.

nu de opbouw van Hills and Meadows V2 in volle gang is loop ik tegen een vraagje aan waar ik graag van de experts hun mening wil weten.

Digitale spanning, we weten allemaal dat dit met een normale multi meter niet goed te meten is. Hier in Engeland hebben ze vorig jaar een digitale dc/ dcc meter op de markt gebracht.

Link: https://www.dccconcepts.com/product/alp ... dc-or-dcc/. aangezien ik 6 boosters (5 x Uhlenbrock P4 en 1 x P7 ingeplanned heb heb ik er nu 2 aangeschaft met de bedoeling er nog 4 te bestellen. Wat me is opgevallen dat ik 13.1v meet vanaf de trafo naar de booster, echter dat vanaf de booster naar de baan er 17/ 18 v wordt aangegeven.

wat foto's van de set up.

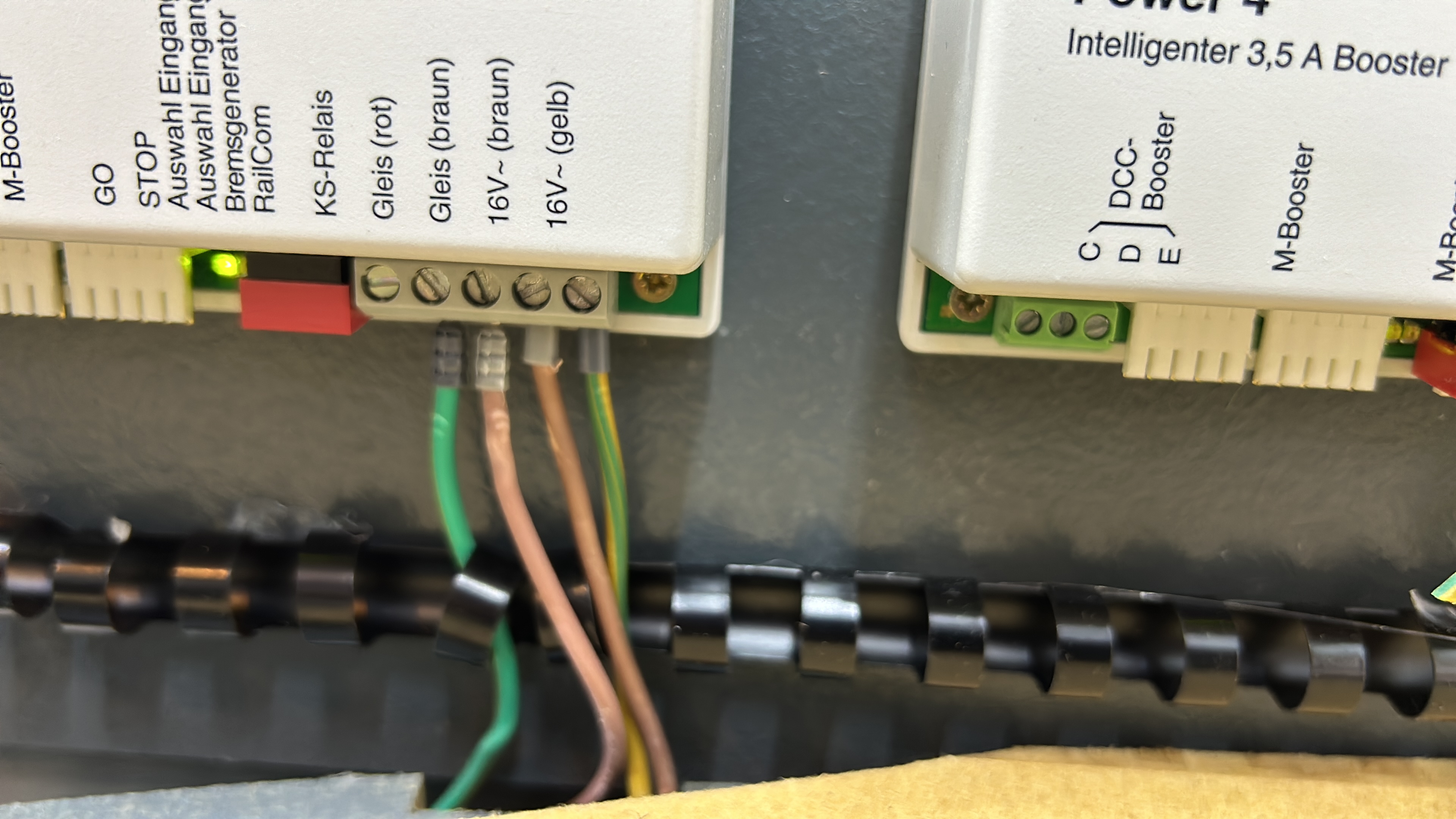

Aansluiting vanaf de Transformator naar de booster

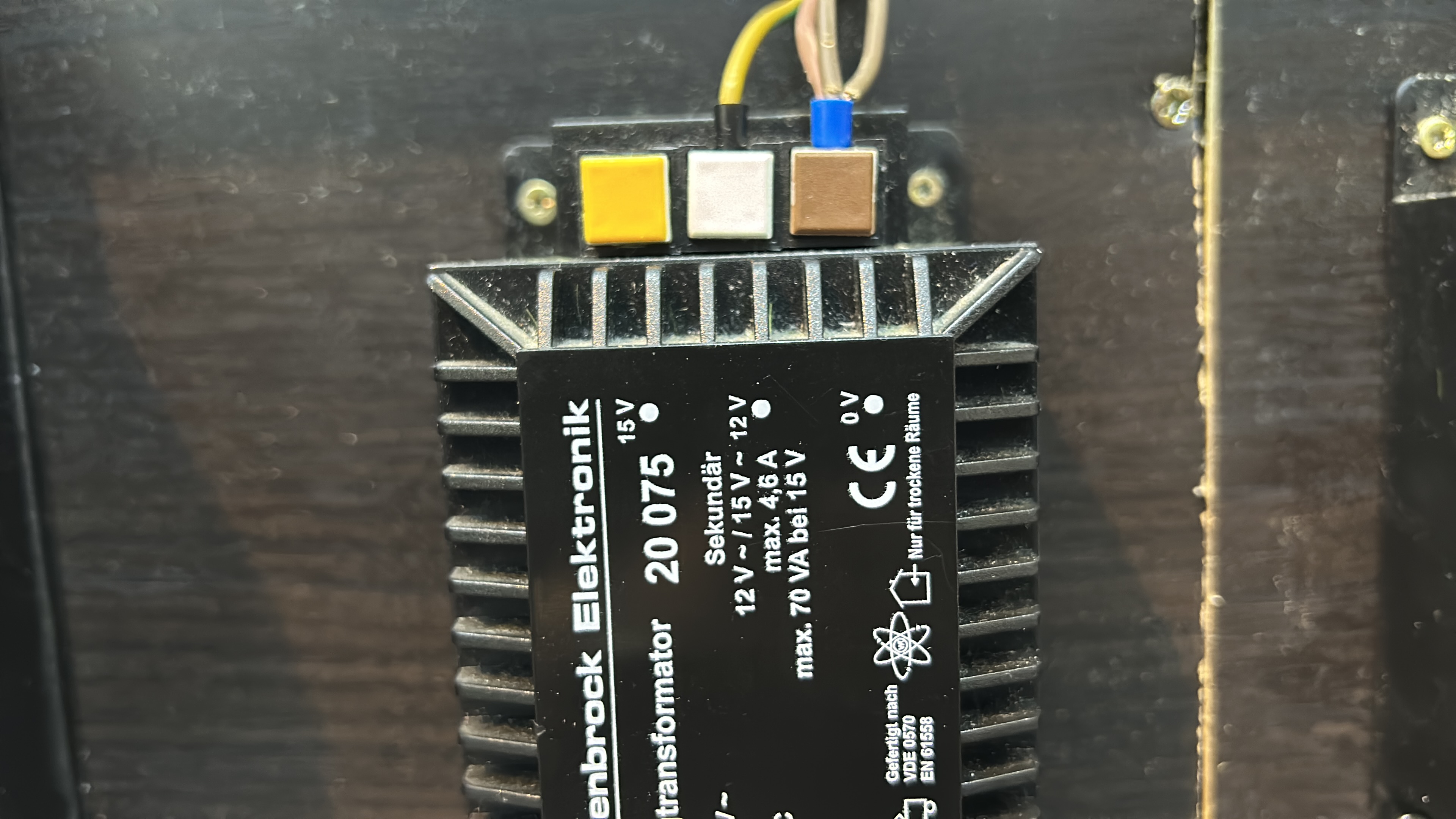

aansluiting transformator naar de booster


de twee DCC meters, de bovenste is aangesloten op de P7, de tweede is aangesloten op de P4.

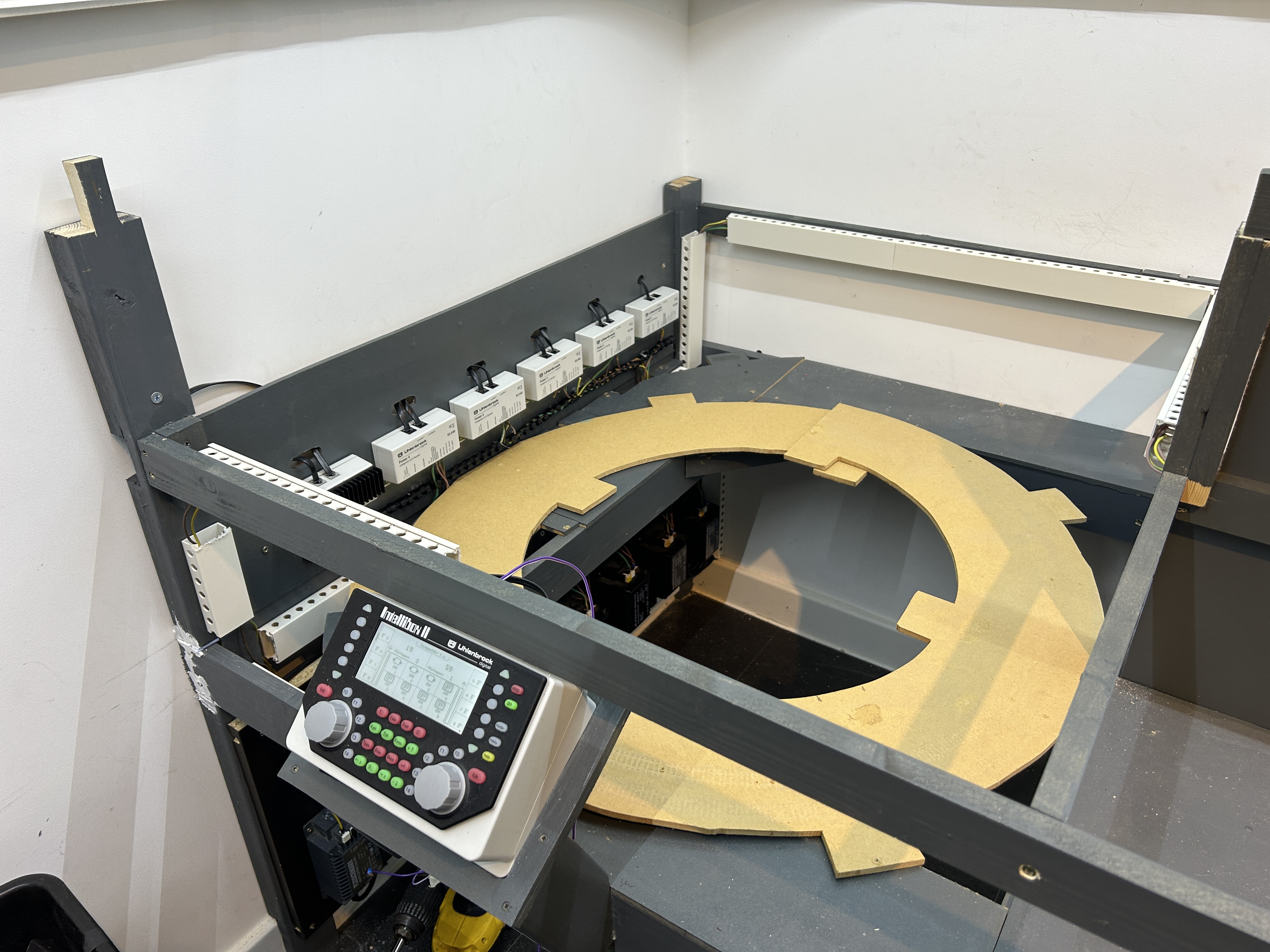

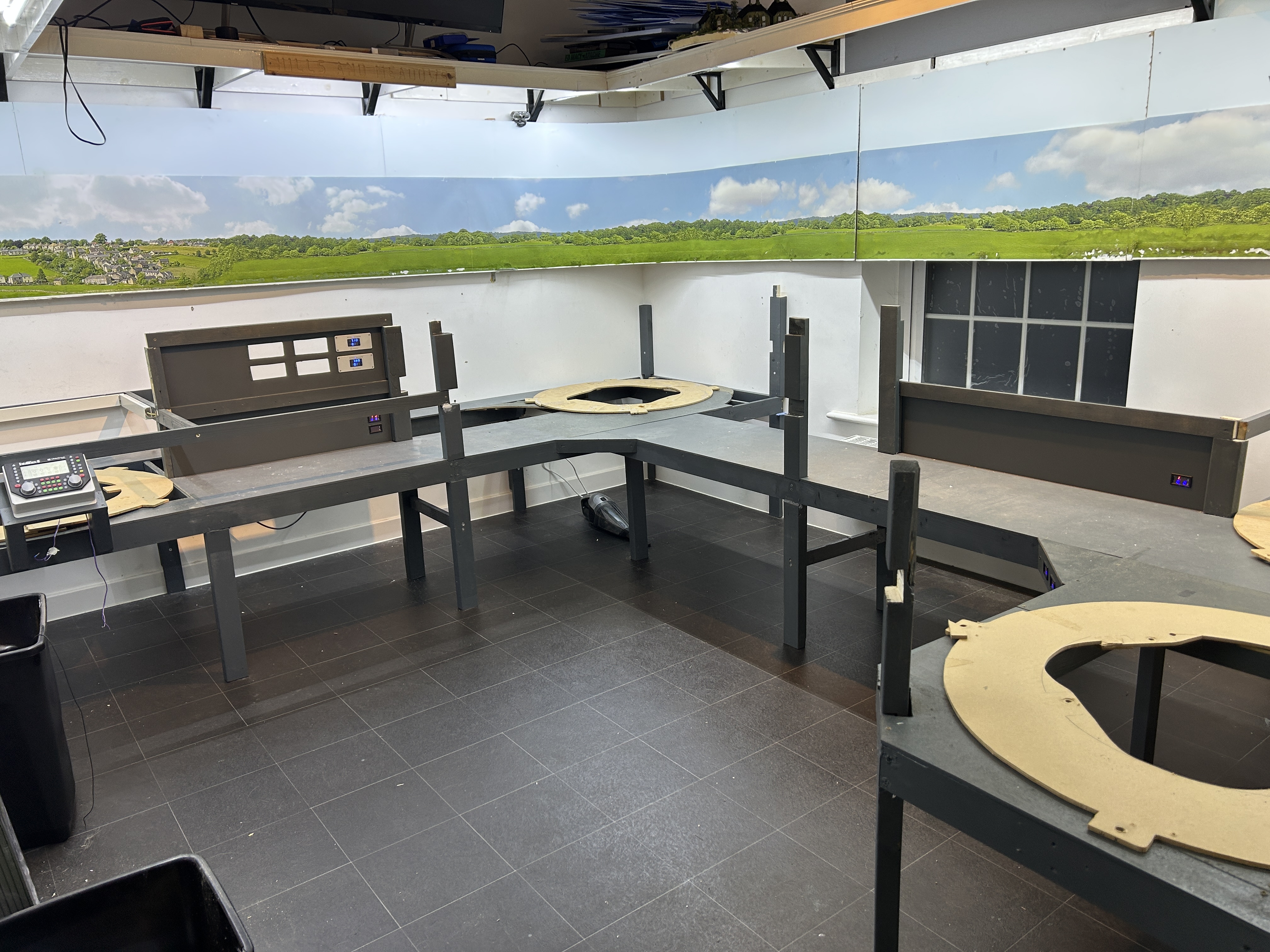

En een overzichtje van een deel van de opbouw.



[bellejt]

je voegt AC in en er komt DC uit en dus wordt er gelijkgericht en krijg je in het beste geval Vuit=1,4*Vn (v in) .Google maar eens op gelijkrichting
