Testbaantje wordt kerstbaantje

[Momfer]

Men neme een Lack bijzettafeltje, een bekend IKEA ontwerp:


Daarop verlijm je dan een plaat piepschuim, waarover je een oud kleedje drapeert met een dito kerstprintje. Daarop leg je dan een klein testbaantje met minstens 40 jaar oude (Fleischmann Piccolo) rails en wissels:


.
Op strategische punten slijp je de rails door en je voorziet de baan op de juiste plekken van aansluitingen voor de baanspanning en de bezetmelders. Tijdens aanloop naar kerst 2020 kom je erachter dat je nooit meer op tijd klaar bent voor onder de kerstboom, dus voorlopig ingebruik als testbaan.

Begin november komt het idee weer bovendrijven en hup weer aan de slag. De kerstboomvoet gekocht en passen hoe e.e.a. op de bijzettafel moet gaan komen. De XPS plaatjes geven de randen van het diorama weer, het dubbelspoor komt dus uit het zicht en dient als "schaduwstation":


Ook de oude huisjes worden achter het zolderschot vandaan gehaald en bekeken wat er passend is voor de baan. De eerste zoektocht brengt een vakwerk baanhuisje, een klein perron en een seinhuis. Het losse huis, onderdeel van een kwekerij is mogelijk ook te gebruiken.


Dan komt er in die periode een mooie tweedehands railbus voorbij, na overleg met het thuisfront, komt deze via de post in huis.


Inmiddels krijgt het diorama al wat vorm. Binnenkort de resultaten daarvan in dit draadje.

[Momfer]

De automatisering gaat plaatsvinden met een Arduino Mega, een Sensorshield, een L298 Motorshield en zelfbouw bezetmelders. De Arduino wordt voorzien van DCC++ EX Command Station, die zorgt voor het DCC signaal en sturing van de baan.

DCC++EX heeft in de laatste testversies (vanaf 3.1.7) een scripttaal om de baan te kunnen automatiseren: ER RAIL. Een eenvoudige manier van het automatiseren, zonder specifieke programmeerkennis nodig te hebben. Ook is er geen externe computer meer nodig, alles staat (na het uploaden van de sketch) door de Arduino.

Een klein filmpje van de baan (helaas van matige kwaliteit) met twee treinen:



De automatisering ziet er als volgt uit:

Code: Selecteer alles

EXRAIL   // myAutomation must start with the EXRAIL instruction
  JOIN            // connected the test track to PROG TRACK. so I can easily switch to decoderpro and program cv"s
  SENDLOCO(261,1) // send loco 261 (DB BR.261) off along route 1
  DONE            // This just ends the startup thread.

  AUTOMATION(1,"inside round, CLOCKWISE")
     FWD(40)    // move forward at DCC speed 540 (out of 127)
     AT(38)     // when you get to sensor on pin (38)
     SPEED(7)   // set speed to step 7
     AT(41)     // when you get to sensor on pin (41)
     STOP       // stop the train
     DELAYRANDOM(5000,20000) // delay somewhere between 5 and 20 seconds
     SENDLOCO(218,2) // start sequence 2 with loco ID 218 (DB BR.218)
  ENDTASK

  AUTOMATION(2,"Outside round, COUNTER CLOCKWISE")
     FON(0)   // turn front light on
     FWD(60)  // move forward at DCC speed 60 (out of 127)
     AT(39)   // AT sensor/pin(39)
     SPEED(60)// set speed to 60
     AT(43)   // AT sensor/pin(43)
     SPEED(35)// set speed to 35
     AT(42)   // AT sensor/pin(42)
     STOP     // stop the train
     DELAYRANDOM(5000,20000)//delay somewhere between 5 and 20 second
     SENDLOCO(261,1)//start seuence 1 with loco ID 261 (DB BR. 261)
  ENDTASK
ENDEXRAIL

[Momfer]

Afgelopen week is de kerstboomstandaard bekleed met stroken ondervloer en daarna is met piepschuim een basisstructuur gemaakt voor de bergen. Na het uitharden van de lijm is in een aantal sessies met snelgips de verdere structuur gemaakt.

Na het gipsen van de kerstboomvoet ben ik verder gegaan met het plaatsen van twee houten panelen, die de zijkanten van het diorama afbakenen. De panelen zijn vastgezet en daarna weer piepschuim brokken en stroken aangebracht. Vervolgens weer een aantal gipsbeurten.

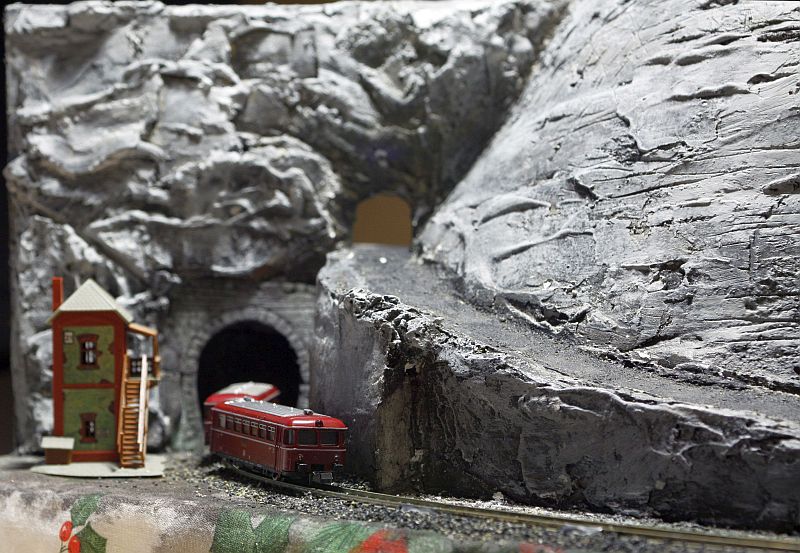

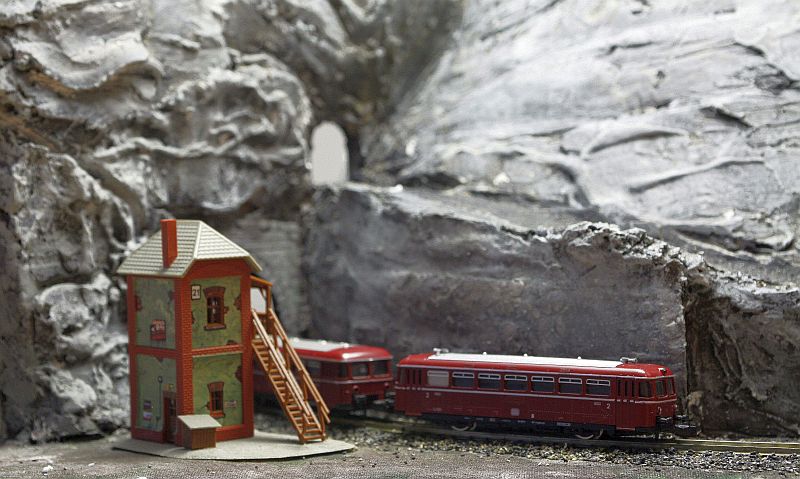

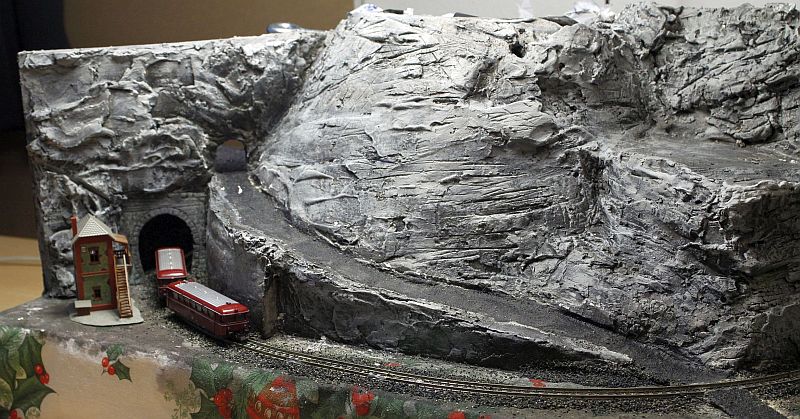

Na het bestuderen van de filmpjes van Gerd van Miniatur Wunderland (kerstkribbe) verdergegaan met het schilderen van de rotsen. Aangezien het de eerste keer is dat ik me hiermee bezig houd, valt dat allemaal nog niet mee. De gereedschappen zijn nog niet optimaal, de acrylverf lijkt in water te veranderen zodra er een penseel in gaat en de grondkleur valt wat donker uit. Toch valt het resultaat me niks niet tegen:


Het tunnelportaal is een restje foam ondervloer, dat ingesneden is mbv een geprinte afbeelding van het internet. Na het insnijden met verf bewerkt en gelazuurd.

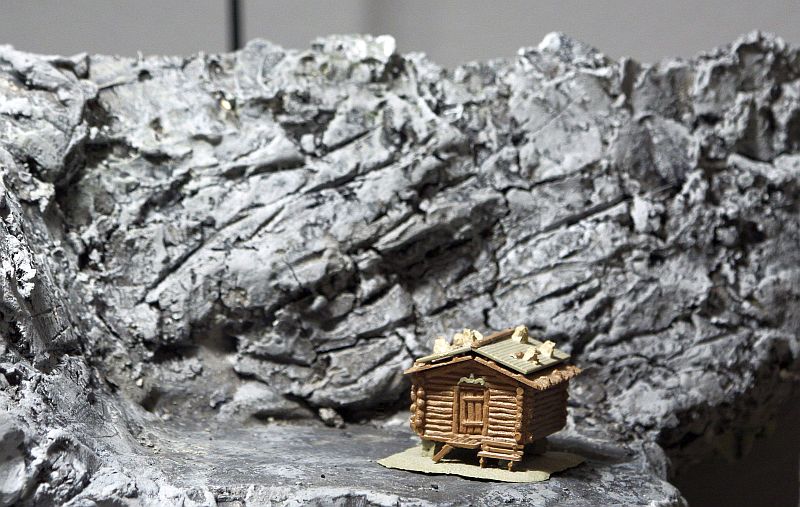

In de boxen met huisjes toch nog een herdershut teruggevonden, deze is beter op zijn plaats in dit diorama dan de verweesde kwekerijwoning.


De hut staat op een plateau, dat met een dennenbos zal worden opgevuld. De hut zal dan half verscholen in de bosrand komen te staan.


Nu de indeling redelijk duidelijk is geworden, de rotsen op kleur en de rails van bedding is voorzien, kan ik deze week verder met de groenvoorziening en de verdere aankleding.

[Momfer]

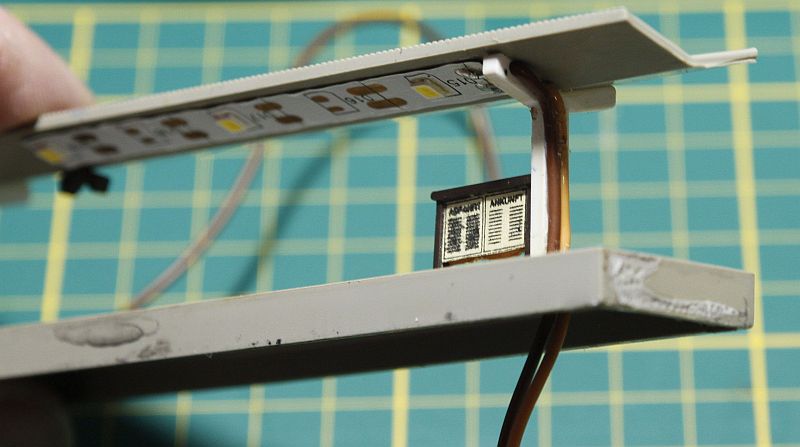

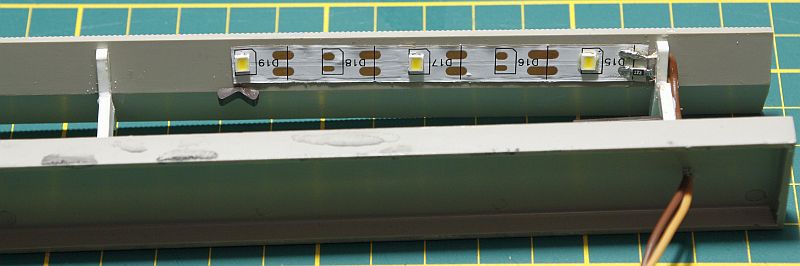

De halte wordt voorzien van een eenvoudig perron. Bij het testplaatsen was duidelijk dat het dak te hoog was, dus met de kniptang beide staanders wat ingekort en weer vastgelijmd. Daarna verlichting aangebracht. Een plakstrook met 3 ledjes op maat geknipt. Daarna voorzien van een smd-weerstand en aan de onderzijde van het perrondak geplakt. Gaatjes door de staander geboord en draadjes er doorheen. Vervolgens met flux (neeeee, geen S39) voorzichtig de draadjes aangesoldeerd. De flux zorgt ervoor dat de verbinding sneller tot stand komt en het dak niet door de warmte vervormd (als je zorgvuldig werkt).


De draadjes strak langs de staander gelijmd. Helaas had ik geen dunner draad op voorraad, dat is nog in bestelling.


Omdat de ledstrip aan de achterzijde is geplakt, zie je er niets van.

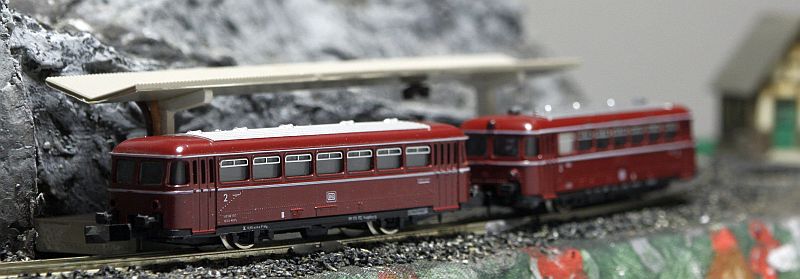

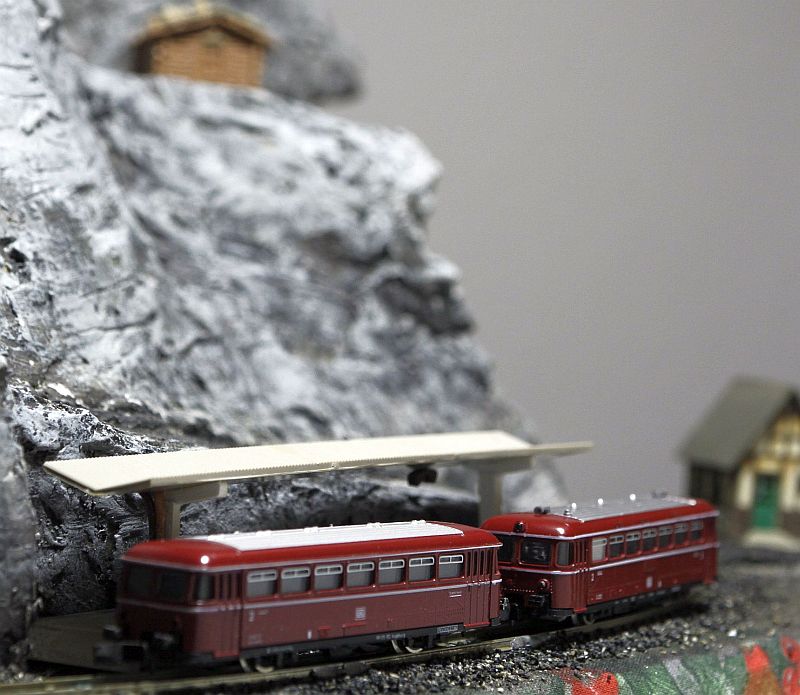

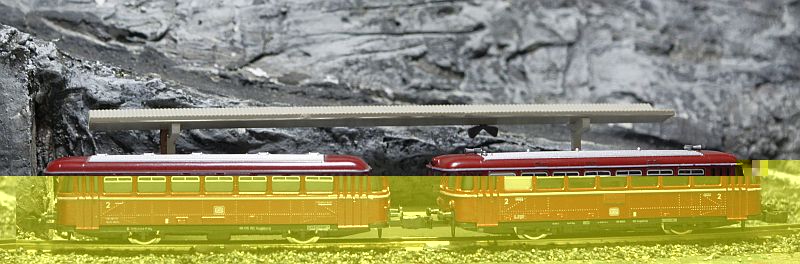

Met de railbus voor het perron ziet de hoogte er zo best netjes uit.

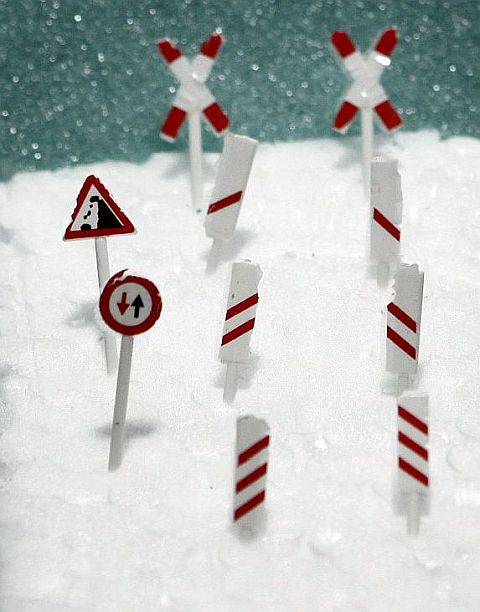

En ook nog wat borden gemaakt met een oude set uit de rommeldoos van Busch, de palen en achterzijde moeten nog een grijs kleurtje krijgen.


[GND]

Dat wordt een mooie test/Kerstbaan

[Momfer]

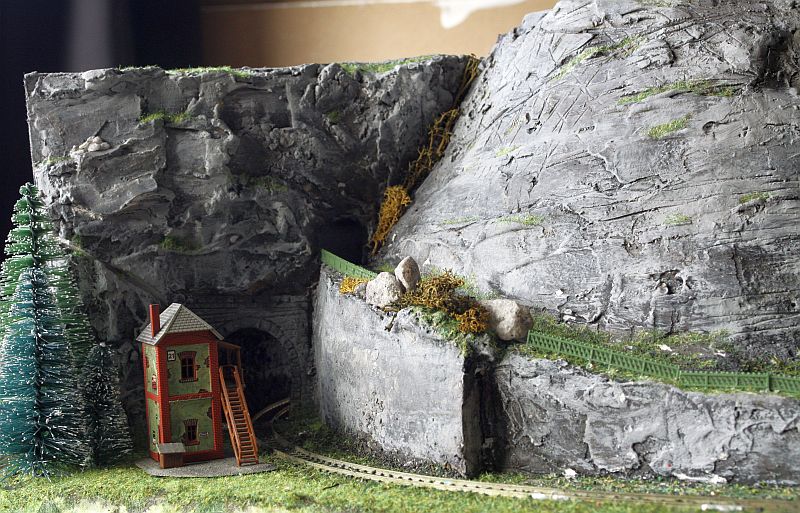

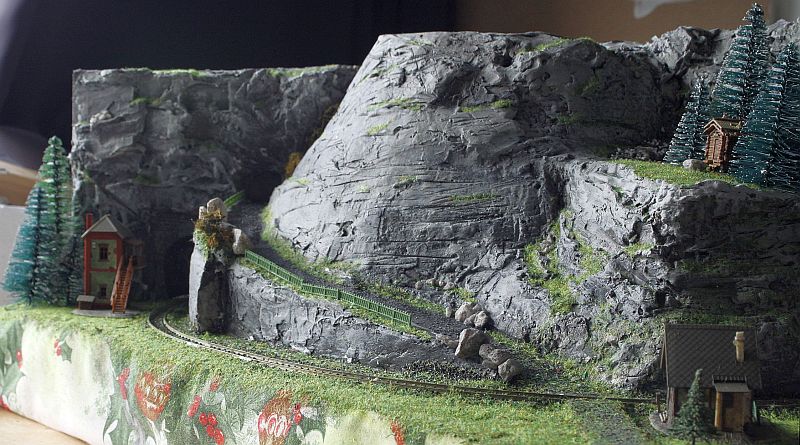

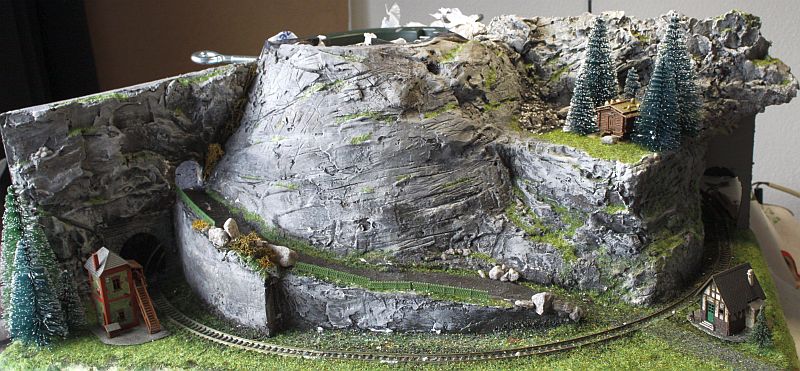

Zo, weer een stapje verder. Begrast, wat groen aangebracht en bomen geplant. Met steentjes wat accenten gelegd





[Christ]

Wat leuk gemaakt zeg!

[Momfer]

Dankjewel Christ!

[Momfer]

Vanmiddag de rails gepoetst, daarna analoog getest met de Arnold railbus, net zo lang tot deze zonder horten en stoten rond kon rijden.

Daarna wagons van verschillende lengte mee laten rijden. Het perron bleek net wat te ver uit te steken voor de treeplanken van een donderbus bagagewagen, dus een kleine aanpassing gedaan en opnieuw getest.

Vervolgens de rails afgeplakt met tape, het schaduwstation afgedekt en het diorama ingespoten met houtlijm/water in verhouding 1:1 met een drupje afwasmiddel om de oppervlaktespanning te breken. Daarna met een keukenzeef de kunstsneeuw (action) uitgeschud met onderstaand resultaat:

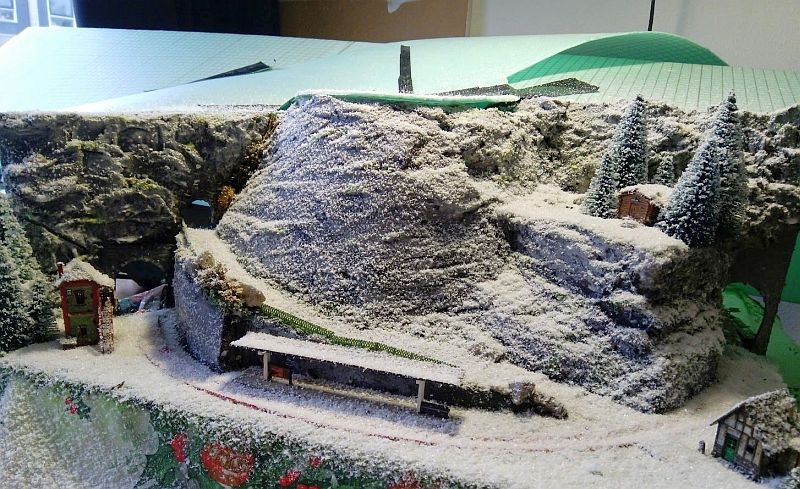

Ingesneeuwd 1.jpg (132 KiB) 2989 keer bekeken

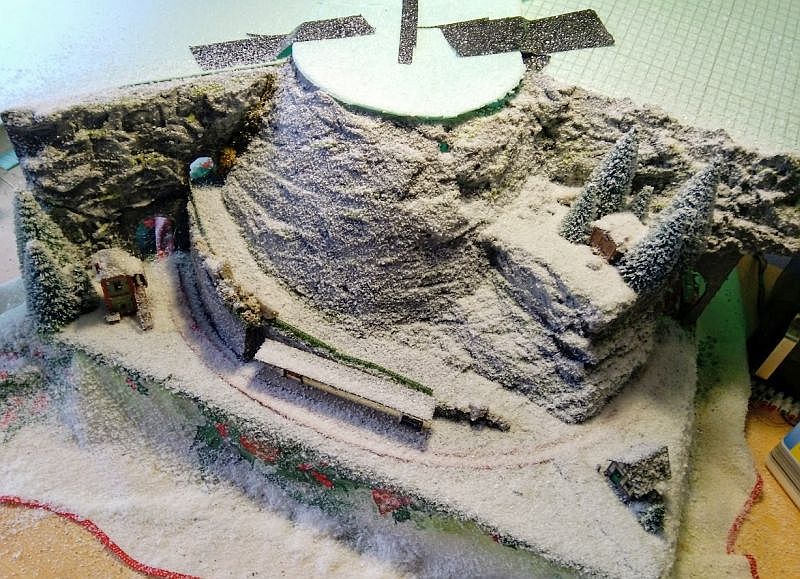

Ingesneeuwd 2.jpg (128.34 KiB) 2989 keer bekeken

Nu laten drogen en dan de overtollige sneeuw verwijderen.

[Marcel]

Je spuit het diorama in met hoitlijm/water, doe je dit in een planten spuit?
