Hallo allen,

Zoals sommigen al weten, bouw ik niet alleen in brits N, maar ook in spoor 00. Omdat ik graag leuke kleine baantjes wil bouwen, ben ik even wat rond aan het neuzen geweest in de UK.

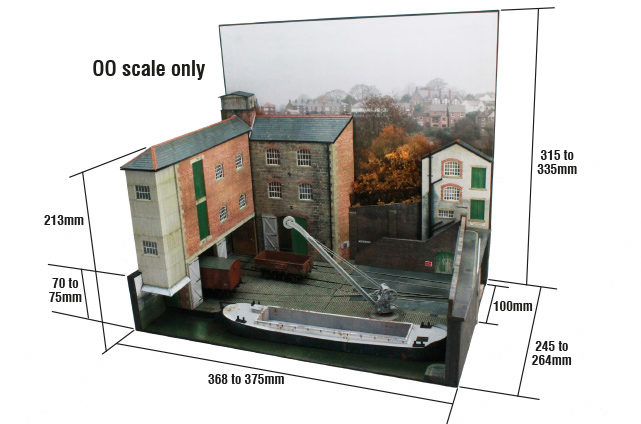

Daar zijn ze helemaal van het bouwen met 'cardboard' (karton dus) en zodoende kwam ik op de het volgende layout tegen: Heb baantje is bedoeld als 'Inglenook shunting puzzle', alleen maak ik er een niet alleen een shunting puzzle van, maar komen er links en rechts nog kleine schaduwstations zodat treinen ook kunnen verdwijnen.

Het mooie van dit alles is dat je eenmalig een PDF download waar alle gebouwen in zitten. Deze print je zelf zo vaak uit als je wilt, plak de benodigde A4-tjes op karton van de dikte die je nodig hebt en daarna is het een kwestie van handleiding volgen en met wat houtlijm in elkaar zetten.

Ik ben nu druk bezig met de tekeningen omzetten naar documenten die gelaserd kunnen worden (scheelt een hoop snijwerk) en daarna kunnen we beginnen met bouwen.

De rails die ik ga gebruiken in Peco code 75 en uiteindelijk zullen dit soort loks hier rijden: Wordt vervolgd dus.

Groeten,

John

Vandaag tussen de bedrijven door de printer even zijn werk laten doen. En zo heb je stapel van 34 A4 tjes, klaar om op de ondergronden geplakt te worden:



En alle ramen geprint op doorzichtig fotopapier:

Wauw, das weer een hele andere manier van modelbouwen zeg. Maar begrijp ik het goed dat dit dus mallen zijn?

Klopt, is niet zo bekend hier aan deze kant van de plas.

Maar nee, het zijn geen mallen. Normaal gesproken print je alle A4-tjes uit en plak je die met lijm op de aangegeven ondergrond (in de handleiding staat welke diktes papier/karton je nodig hebt voor welk geprint A4-tje).
Daarna zou het een kwestie zijn van alle onderdelen uitsnijden en in elkaar zetten zoals de bedoeling is.
Dit laatste ga ik nu doen d.m.v. lasersnijden, waarna ik op de gesneden onderdelen de diverse papieren onderdelen weer plak. Daarna verder hetzelfde als 'normaal' bouwen, alleen scheelt het een hoop snijwerk en is dit preciser.

Zodra ik wat meer onderdelen heb en begin met bouwen, volgen er wat foto's die de boel wel duidelijk maken.

Na het nodige tekenwerk, vandaag een dagje laseren ingepland.

Hier een aantal onderdelen:



En wat te doen als je even geen liniaal hebt? Dan maak je die zelf:


En ik had de smaak te pakken, dus ook de kozijnen gemaakt:

Strak werk gozer!!!!

Verstuurd vanaf mijn SM-G991B met Tapatalk

John Siemons schreef: 14 aug 2021, 18:40 Na het nodige tekenwerk, vandaag een dagje laseren ingepland.

En met welke lasercutter doe je dat?

Dit gedaan op een Metaquip Desktop Lite2.

Nog even een close-up van een van de ramen naast een gewone balpen:

John Siemons schreef: 15 aug 2021, 10:05 Dit gedaan op een Metaquip Desktop Lite2.

Das duur, of heb je er gebruik van mogen maken op je werk/club?
Wel hele mooie scherpe sneden!

Ik heb gebruik kunnen maken van de laser van DAAR. Het is ook niet mijn laser namelijk.

Mooi om te zien hoe dat gaat . Ik zelf rijd en bouw ook in OO schaal en 009 gauge .
Ik gebruik metcalfe en super quick...
Het nadeel daarvan is dat er niet zoveel verschillende gebouwen zijn , en ze brengen maar weinig nieuw uit.
Ik stap ook wel over op scratch en zelf bouw.
Ik ga het werk van je volgen .

Mod: We hebben dit draadje verplaatst ivm opening nieuwe topic voor schaal 00

Verstuurd vanaf mijn SM-G991B met Tapatalk

Hoi René,

Altijd mooi dat er nog meer 00 rijders zijn hier. Ben zelf ook fervent Metcalfe bouwer, vooral op mijn N-baan (zie elders op het forum) staan daar de huizen van (hier en daar wat aangepast met Scalescenes spullen).
Scalescenes gebouwen heb ik op wat low-relief gebouwen na verder nog niet gemaakt, maar daarom ook dit baanplannetje om te maken.

Ik ben inmiddels begonnen de gelaserde onderdelen te voorzien van hun papieren huidjes, dus binnenkort weer meer.

DTS schreef: 17 aug 2021, 10:30 Mod: We hebben dit draadje verplaatst ivm opening nieuwe topic voor schaal 00

Als je voor 00 een apart topic maakt dan zou je er eigenlijk ook één voor de Engelse schaal N moeten maken maar dat lijkt me een beetje overdreven.

Is het ook, dat heet daar ook gewoon N


Verstuurd vanaf mijn SM-G991B met Tapatalk

Vanavond de eerste onderdelen in elkaar gezet. En omdat we iets met een canal doen, bouwen we eerst een barge. Hier het begin:

En met de zijkanten er op:

Daarna het dek er op en de zijwanden van het ruim:


Begint al op iets te lijken.

En het fijne is, dat je maar een paar dingen nodig hebt als tools:
• Scherp mesje
• Schaar
• Pritstift
• Houtlijm
• Viltstiften om de randjes van het papier te kleuren

Hoe simpel wil je het hebben.
Nu mag de lijm even drogen, morgen weer verder.

En na wat details, is hij klaar:



Niet gek voor wat karton en papier.

Alleen nog de bollards en bekijken of ik het ruim leeg laat, of dat er nog wat in komt.

Nu verder met de gebouwen...

Echt gaaf zo man, en zo simpel ook!
Welke lijm heb je gebruikt? Laser-cut of gewone houtlijm?

Verstuurd vanaf mijn SM-G991B met Tapatalk

Niks speciaals:

Gewoon de lijm van de grootste hobbywinkel. Is wat dunner dan de grote merken, wat lekker werkt met een penseel om aan te brengen.

Dit weekend na het nodige snij en lijmwerk, zijn de gebouwen A en B klaar om gebouwd te worden.

A:


En B:


Alle lagen van 1 en 2 mm karton zijn nu voorzien van hun papieren deel. Verder zijn alle losse onderdelen ook gesneden.

Ik was zo druk bezig met alles lijmen, dat ik nu helemaal door de Pritstiften heen ben. Van de week weer even nieuwe halen en dan kunnen we weer verder.

Zo das een beste puzzel

Verstuurd vanaf mijn SM-G991B met Tapatalk

Het moet ook niet te makkelijk zijn...

Nog 1 gebouw + brug snijden en dan is alles klaar om gebouwd te worden.

En... gelukkig hebben we een handleiding

Eerste muurtjes vanavond in elke gezet. Voorste muur ligt er even los op, maar even voor het beeld.
Konijntjes moeten namelijk even drogen.
Verder moet het geheel nog voorzien worden van verlichting en interieur.

Gewoon wauw!!! Mooi zeg

Verstuurd vanaf mijn SM-G991B met Tapatalk

Afgelopen dagen weer wat meer gedaan. Gebouw 2 begint ook vorm te krijgen.


En op de vraag of karton ook stevig kan zijn, zie hier het aantal lagen wat alleen voor dit gebouw al is (en dat is nog niet alles):


Het raamwerk was ook droog, dus het glas gelijk in de kozijnen gedaan:


En toen ik toch bezig was, ook maar vast in de gevels geplaatst:

Smoelt al aardig zo.

Nu kijken wat voor verlichting er in komt en wat voor interieurs. Verder zijn ook geweatherde lij steen dakpannen onderweg.

Ziet er goed uit

Vind die muur echt super gaaf

Verstuurd vanaf mijn SM-G991B met Tapatalk

Vandaag eindelijk weer even wat kunnen knutselen. Dit keer was het dak aan de beurt.

Daken in Engeland zijn veel van 'slate' gemaakt (leisteen) en zo ook deze daken.

Dit zou het dak origineel zijn. Strookjes papier, maar net niet wat ik zocht.


Uiteindelijk andere 'slate' pannen gevonden met een veel mooier resultaat. Deze zijn licht verweerd:


En deze plak je echt stripje voor stripje:


Ook aan de verlichting wordt gewerkt, maar deze moet nog een maatje groter worden:


Tot zo ver weer even voor nu.
