Vrienden,

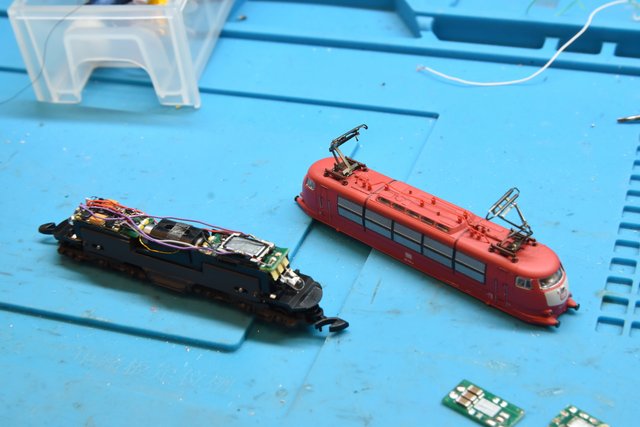

Het is gelukt om een BR 103 van Marklin om te bouwen met geluid! Arnaud heeft er vanavond hard aan gewerkt en zonder freeswerk is het gelukt om een ZIMO MS500 sounddecoder in te bouwen. Als luidspreker hebben we de LS1308 gebruikt van Doehler & Haass. En natuurlijk met behoud van de machinekamer verlichting!

Wel mooi om te laten zien dat ook schaal Z heel mooi kan kruipen.



Dit model komt straks als demonstratie van schaal Z in onze winkel te rijden

@arnaud heeft plaatjes van de ombouw, die zal hij hier later nog posten.

Het ging al een tijdje over de werkplaats vloer, daar was gister dan de dag dat ik begon aan een nog kleinere loc om te voorzien van sound.
Waar ik normaal veel al N- schaal modellen voor me heb liggen in Ermelo, ben ik gister aan een nog kleiner model begonnen.

Ik heb natuurlijk veel te weinig beeldmateriaal gemaakt tijdens de ombouw, maar eer zijn er een paar bij deze:

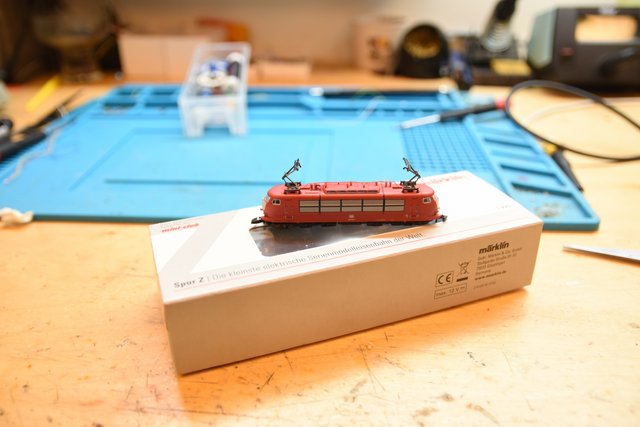

Hier het model welke onder handen werd genomen.

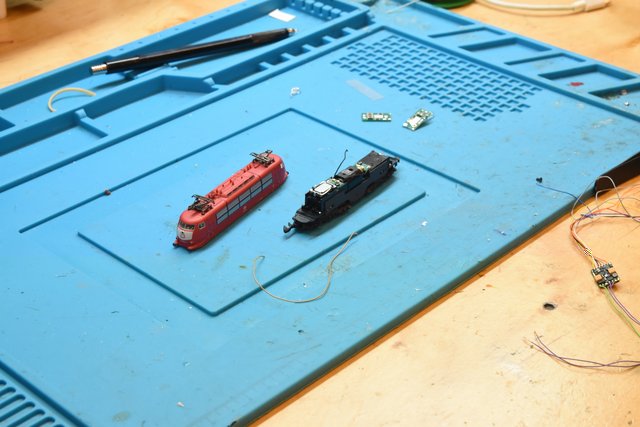

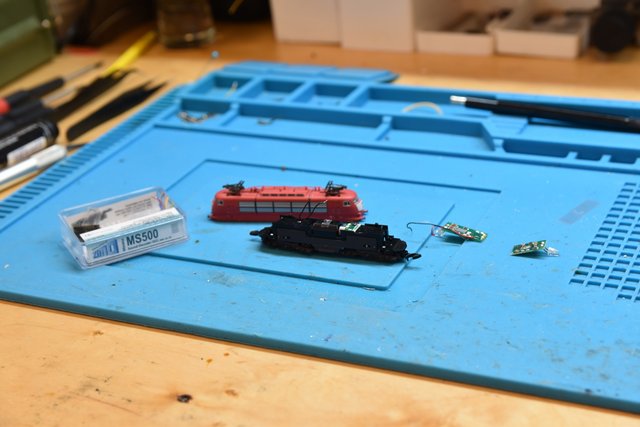

De eerste "sloop" actie , de pcb's in het model moesten ruimte maken voor de decoder en de speaker, ik wou de leds op de pcb behouden voor de verlichting van de machinekamer en stroom afname door van het chassis.

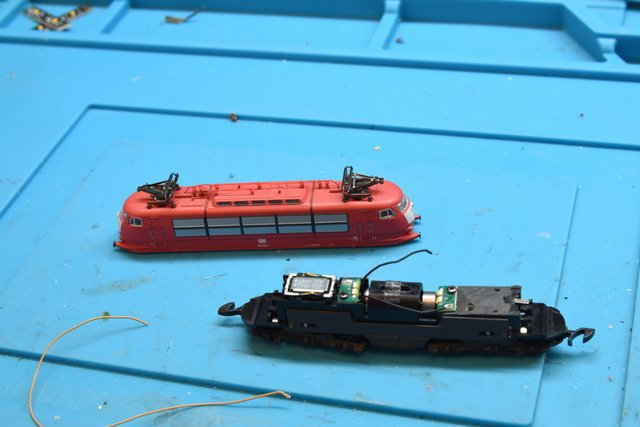

Los passen van de speaker (en decoder, weer niet op foto... ) voor de decoder heb ik een aantal millimeter verwijderd van de plastic plaat in het model zo dat de decoder net wat beter ging passen onder de kap.
]
De decoder is geplaatst en de leds voor de front verlichting heb ik weer herplaatst.
Mijn conclusie: een leuk project met weer te weinig foto's op de SD kaart, ik was eerst nog wat huiverig om er aan te beginnen maar met de nieuwe kleinere decoders van tegenwoordig gaat dit heel mooi.
F0 = frontverlichting richtingsafhankelijk.
F1 = machinekamer verlichting.
F2 en hoger diverse sound functies.


Gr Arnaud

Foto's: mogen niet verspreid worden zonder toestemming! ©Arnaud Vaartjes Fotografie

@arnaud en nu scheel als een otter??? Jezus kerel, dan moet je geen dikke vingers hebben.
Vind weer dat jij een top prestatie heb geleverd.

Marksintpancras schreef: 13 aug 2021, 22:41 @arnaud en nu scheel als een otter??? Jezus kerel, dan moet je geen dikke vingers hebben.
Vind weer dat jij een top prestatie heb geleverd.

Nee dat viel wel mee, wel de tijd er voor nemen:)

Zie geen foto's. Alleen vraagtekens in blauw.

Vreemd, hier word het gewoon weergegeven.

Heb je iets van een blocker actief in je browser?

Verstuurd vanaf mijn SM-G991B met Tapatalk

Ik zie ze hier ook niet op een windows 10 computer met google chroom.

Mvg ronald

Ik zie ook geen foto's.
Windows 10 met Edge.

Heb op geen enkel forum behalve bij dit bericht dat ze niet weergegeven worden. Mac Safari

Op Tapatalk zie ik foto's zal vanavond wel even kijken in de browser. Anders vraag ik Arnaud ze nogmaals te plaatsen.

Verstuurd vanaf mijn SM-G991B met Tapatalk

Ik zie ook geen foto's..

Ik zie ze op mobiel ook niet, als ik thuis ben zal ik eens kijken en ze op niet er op zetten.


Gr Arnaud

Ik heb een foto verklein programma gevonden, ik kreeg zelf een aantal keer een fout melding, hierop heb ik de foto's verkleind naar 640*480

Gr Arnaud

Nu zijn ze zichtbaar Arnaud.
