Rangeerpuzzel in H0

[Marius]

De bouw van mijn nieuwe baan gaat bijna beginnen.
Dit keer gaan we voor een rangeerpuzzel.
Deze puzzels zie je de laatste jaren steeds vaker voorbij komen, vaak in de vorm van een Inglenook of een Timesaver.
Ik wilde eigenlijk iets anders en om inspiratie op te doen een tijdje gezocht op Youtube en deze gevonden: https://www.youtube.com/watch?v=0od9mqE0rQM
De eenvoud van de layout en het lekker heen en weer rijden bevalt mij wel dus deze gaan we nabouwen.
Beter goed gejat als slecht verzonnen .

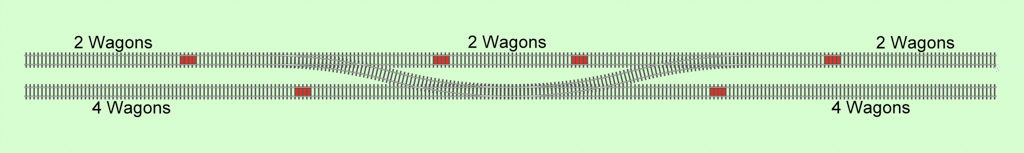

Dit is het plan (200cmx30cm)


De rode vakjes geven de ontkoppelaars aan (weet nog niet welk systeem).
Rails is van Piko met bedding, wissels worden handbediend dmv stangen net als de ontkoppelaars.
De bedoeling zal zijn om 4 wagons (van de 7) in een bepaalde volgorde op 1 van de onderste sporen te rangeren.
Het zal voorlopig een speelbaantje worden, aankleding en scenery komen later.

Spullen zijn besteld en onderweg, mijn handen jeuken.

[DTS]

Dat norm ik pas origineel, gaaf idee zeg!!

Verstuurd vanaf mijn SM-G991B met Tapatalk

[Marius]

Dank je, Martin.
Ik hoop dat er de nodige puzzeluurtjes in gaan zitten.

Zo, en de nieuwe aankopen zijn ook binnen.
Ben een herstarter en heb alles weer aan moeten schaffen, het is maar een klein baantje dus dat viel wel mee.
De lok is een blauwe V100 diesel van Roco, altijd al een mooi ding gevonden.
Wilde bijna nog voor een 2 assige Sik gaan maar op dit baantje wordt constant over wissels gereden en wil geen loks die stil kunnen vallen op de wissels.
Leek me toch verstandiger om voor een 4 assige lok te gaan.
Wagons zijn ook van Roco (een set met 8 NS wagons).
Rails is van Piko met bedding, ziet er prima uit en is goed genoeg voor mijn rangeerbaan.
Puntstukken van de wissels zijn niet van stroom voorzien maar daar zullen we geen last van hebben met de V100.
Voorheen altijd met Peco rails gewerkt in N en H0 en wat mij betreft is dat nog steeds het beste maar ik wilde het mezelf deze keer makkelijk maken.
Aansturing is ouderwets analoog dmv een PWM regelaar.
Morgen het houtwerk in elkaar zetten en ook een paar leuke plaatjes schieten want wat is een bouwverslag zonder foto's.

Komend weekend een vervolg.

[DTS]

De nieuwe Roco Sik heeft een Golcap powerpack. Die blijft nog ff rijden nadat je hem van het spoor hebt gehaald

Verstuurd vanaf mijn SM-G991B met Tapatalk

[GND]

Leuk idee, krijg er een beetje het Sokoban (MS dos game ~1992) gevoel bij


Cheers, GND (a.k.a. Willem)

[Marius]

Martin,
Die nieuwe Roco Sik is dan waarschijnlijk digitaal?, daar doe ik niet aan .

Willem,
Heb die Sokoban even opgezocht, leuk.
Dus eigenlijk ben ik nu gewoon een ouderwets schuifpuzzeltje aan het maken.

Het houtwerk is klaar. Was ook zo gebeurd, voordeel van zo'n klein baantje.

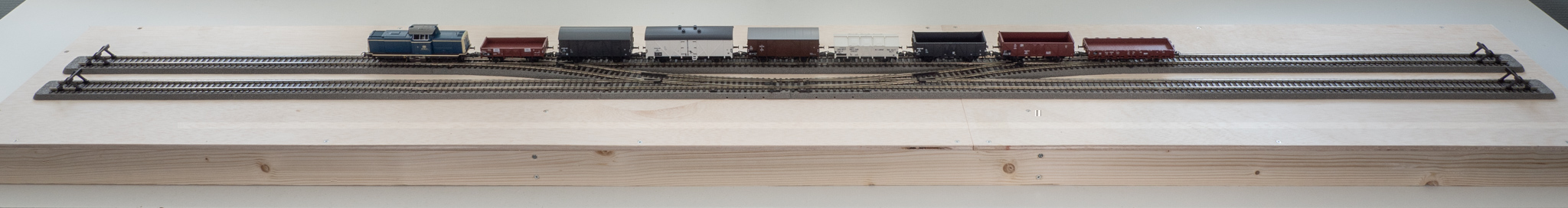

De rails ligt nu nog los maar geeft wel een idee van het plan.

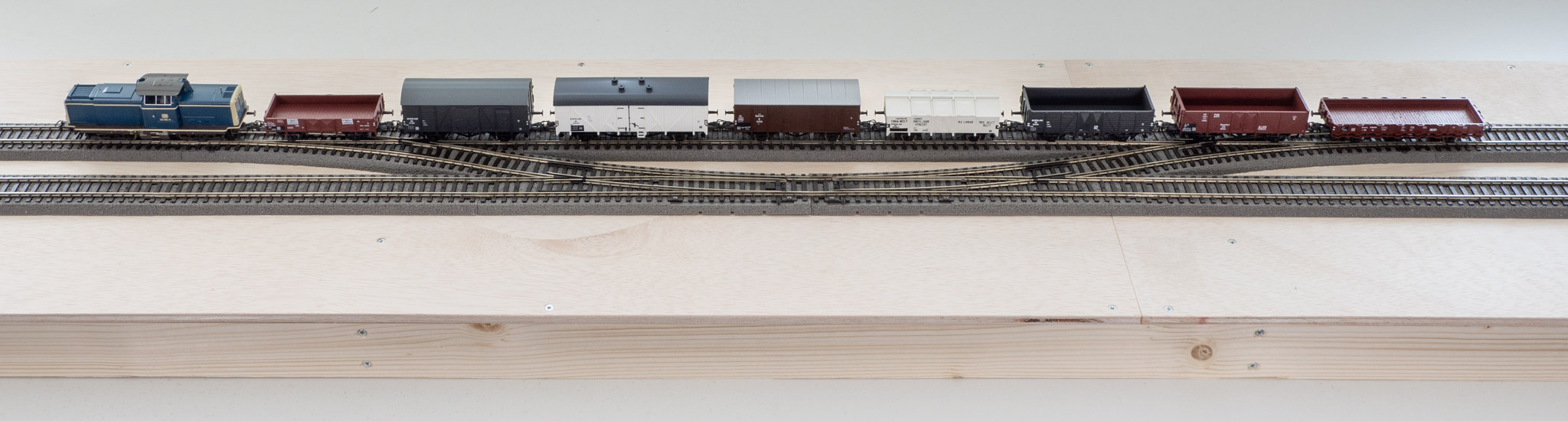

De lok heeft nu 8 karretjes achter zich hangen, straks zal het nooit meer als 4 stuks zijn.
Lok : Roco 52538
Wagons : Roco 67128
Morgen wordt de rails vastgezet met kleine spijkertjes en "alle" bedrading aangelegd.
Dan kan de baan na het klussen rechtop in de hoek worden gezet, is de chef ook weer tevreden.



Marius

[DTS]

Klopt, hij is digitaal. Maar die is ook analoog te gebruiken

Verstuurd vanaf mijn SM-G991B met Tapatalk

[Marius]

Zo, de rails is vastgespijkerd en de bedrading is ook klaar.
Vandaag lekker aan het knutselen geweest met de handmatige wisselbediening.
Hiervoor wordt alleen het mechaniek van een schuifschakelaartjes gebruikt, er valt niks te schakelen.
Wilde dit eerst gebruiken om het puntstuk van de aan te schaffen Peco wissels te schakelen maar heb toch voor de Piko rails gekozen.

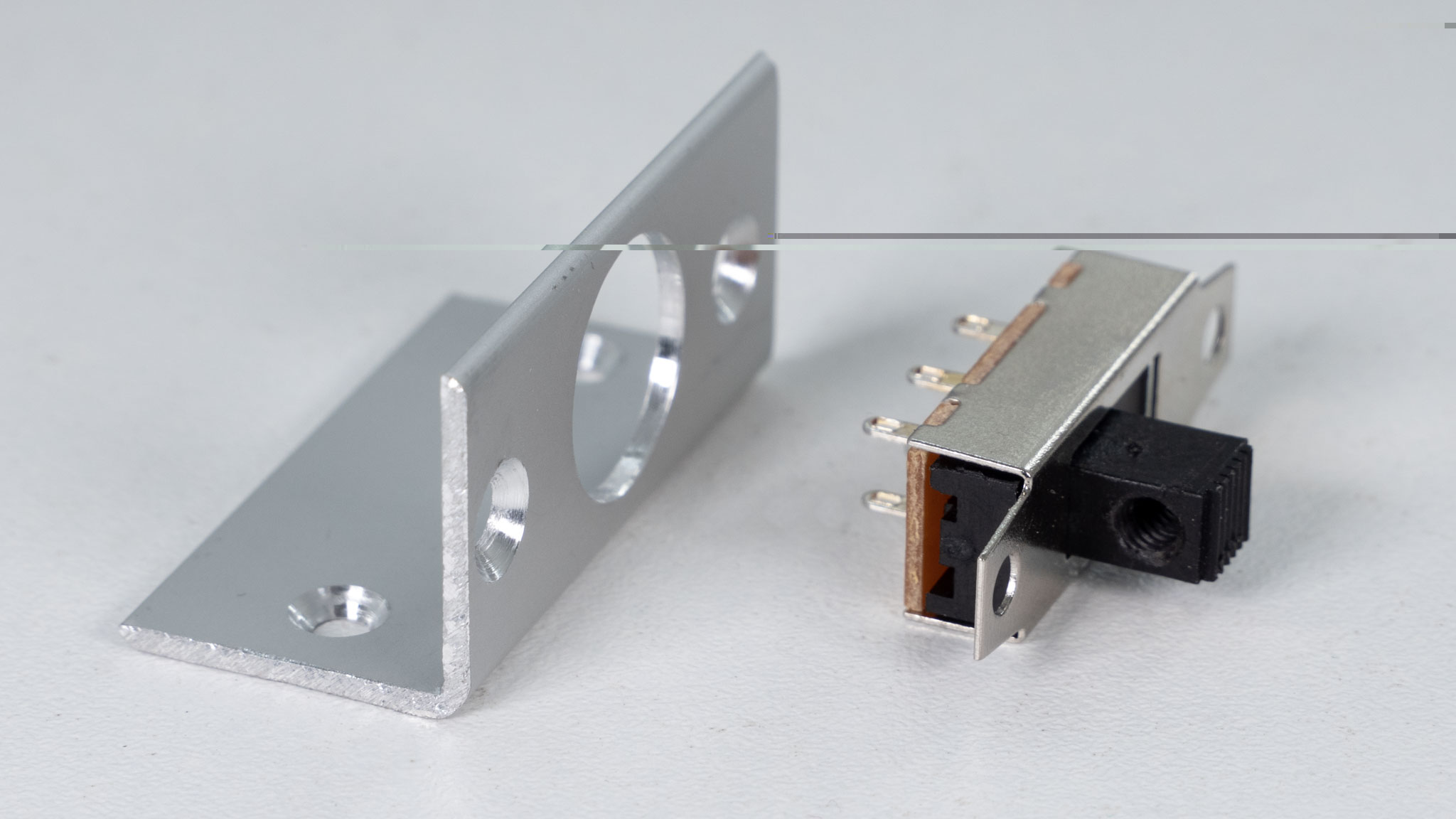

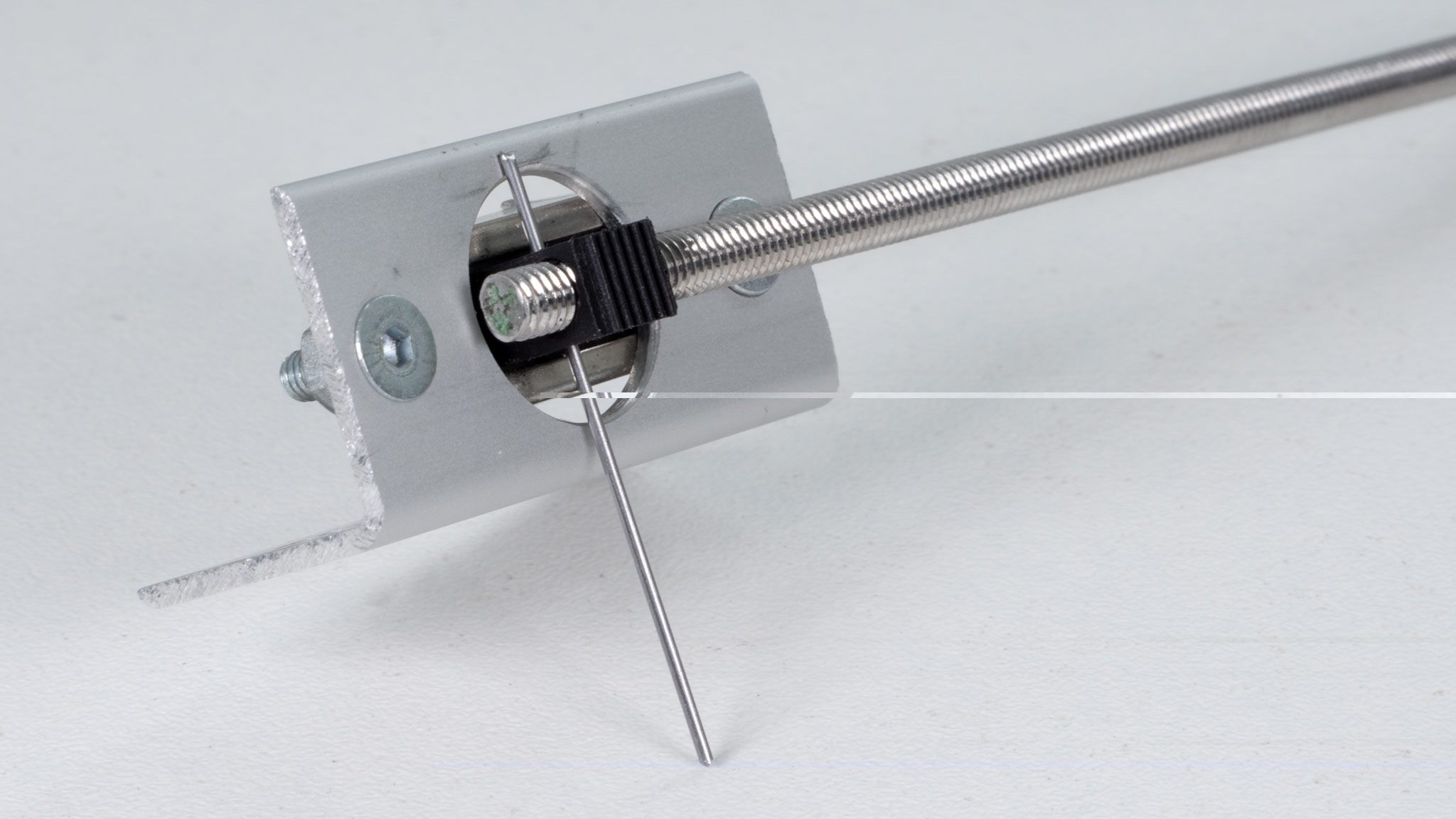

Als beugel is een stukje alu hoekprofiel 20x20x1,5 gebruikt.
Dat grote gat in het midden is misschien wat overdreven maar het is makkelijker om 1 gat te boren dan een rechthoekige uitsparing te maken.
In de zwarte knop van de schakelaar is een gaatje van 3mm geboord en daarna schroefdraad M4 in getapt.

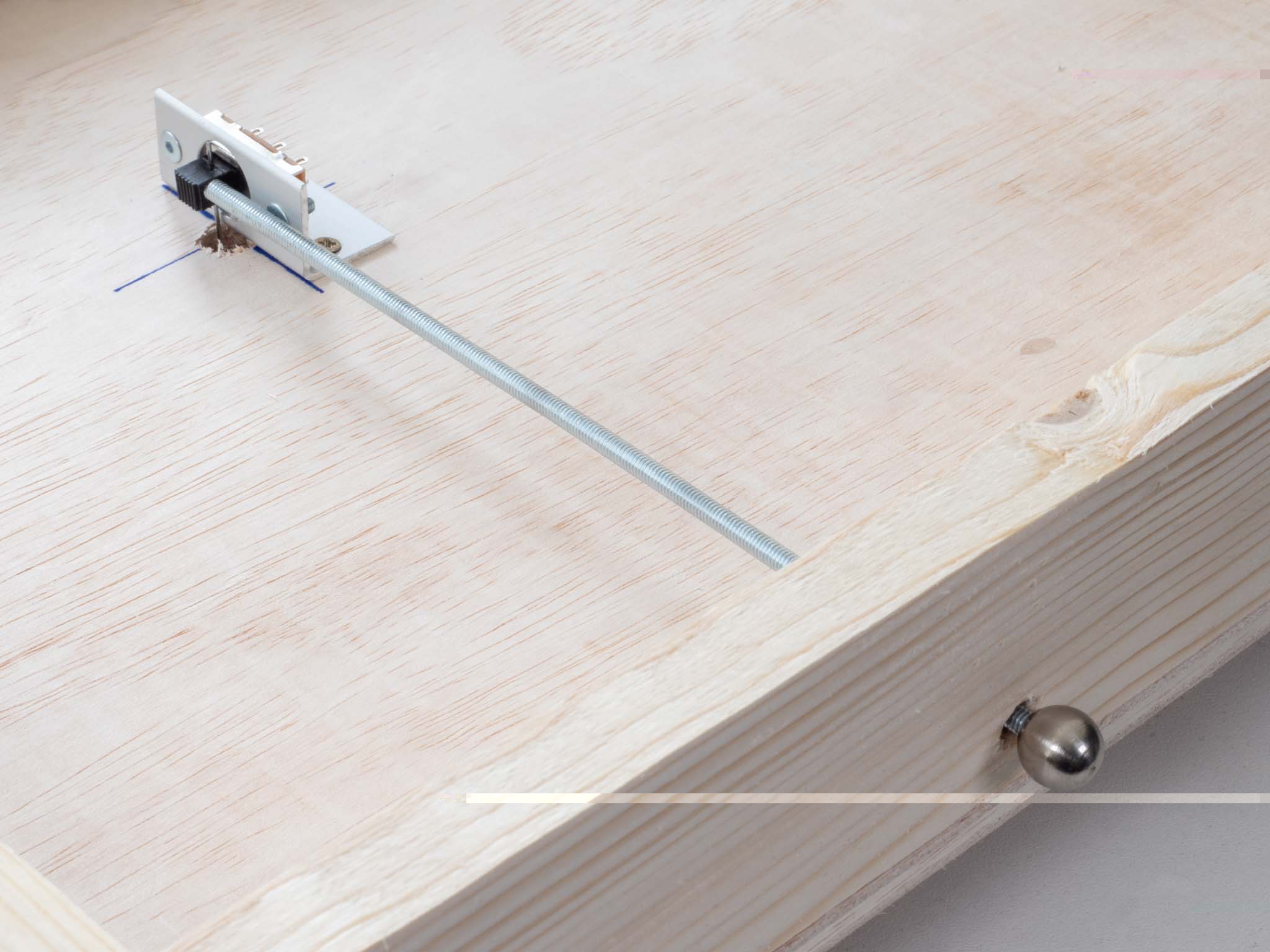

Hier gaat een M4 draadeind in die doorsteekt buiten de baan, hier komt een rond knopje op.
Ook is een klein gaatje van 0,8mm geboord (nog net te zien op de foto) waar een stukje verenstaal in gaat die de wissel verzet.


Hier met een stuk M4 draadeind erin gedraaid (ziet er zo op de foto wat lomp uit, in het echt is het wat subtieler).

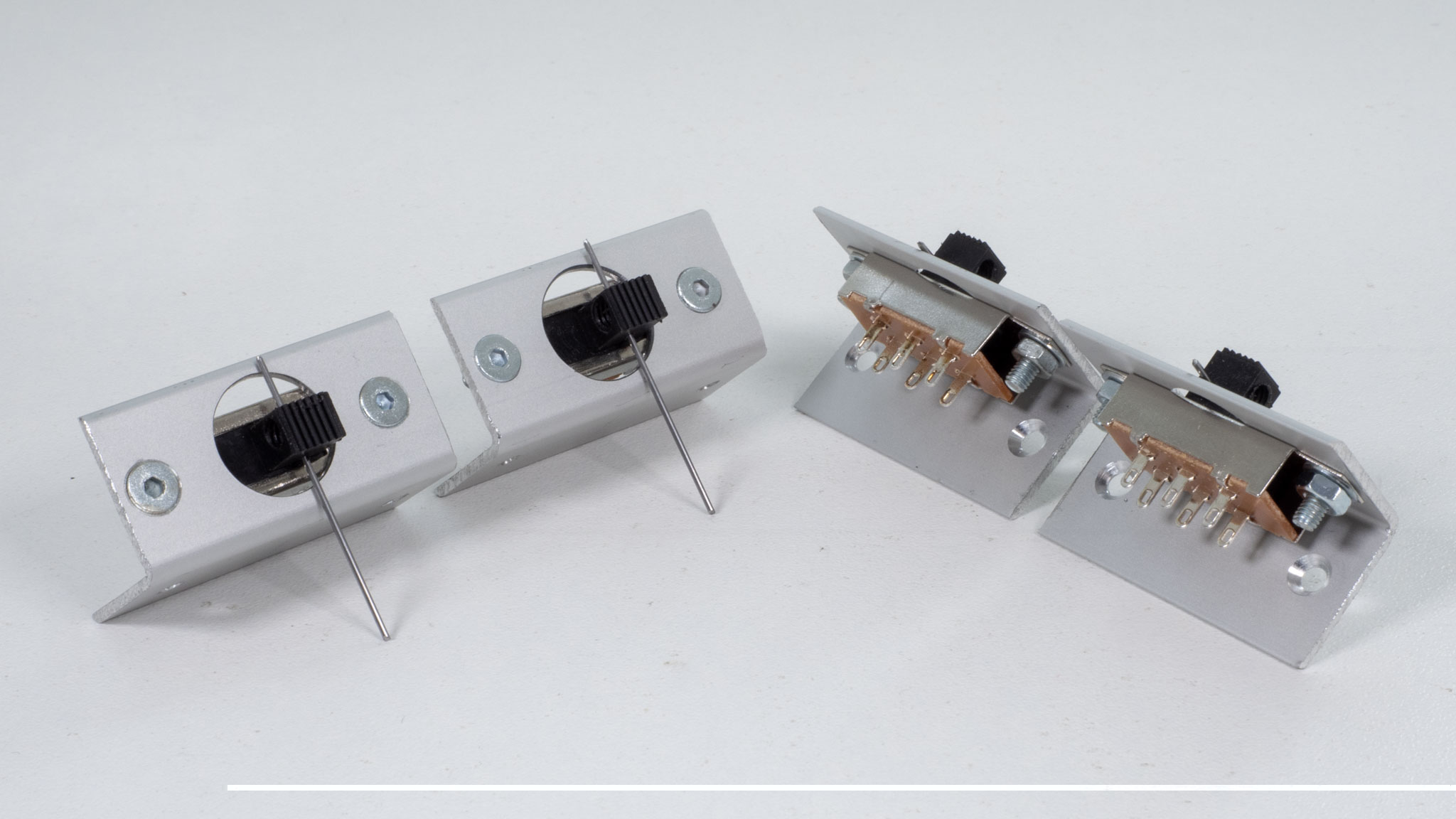

Alle vier klaar voor montage, hoop dit komende week te doen


Binnenkort meer.

[Marius]

Zo, de wisselbedieningen zijn klaar. Was een klusje van niks.
Heb nog nooit zo snel een treinbaan gebouwd .


Nu nog "even" een goede rijregelaar en de ontkoppelaars inbouwen.

[Marius]

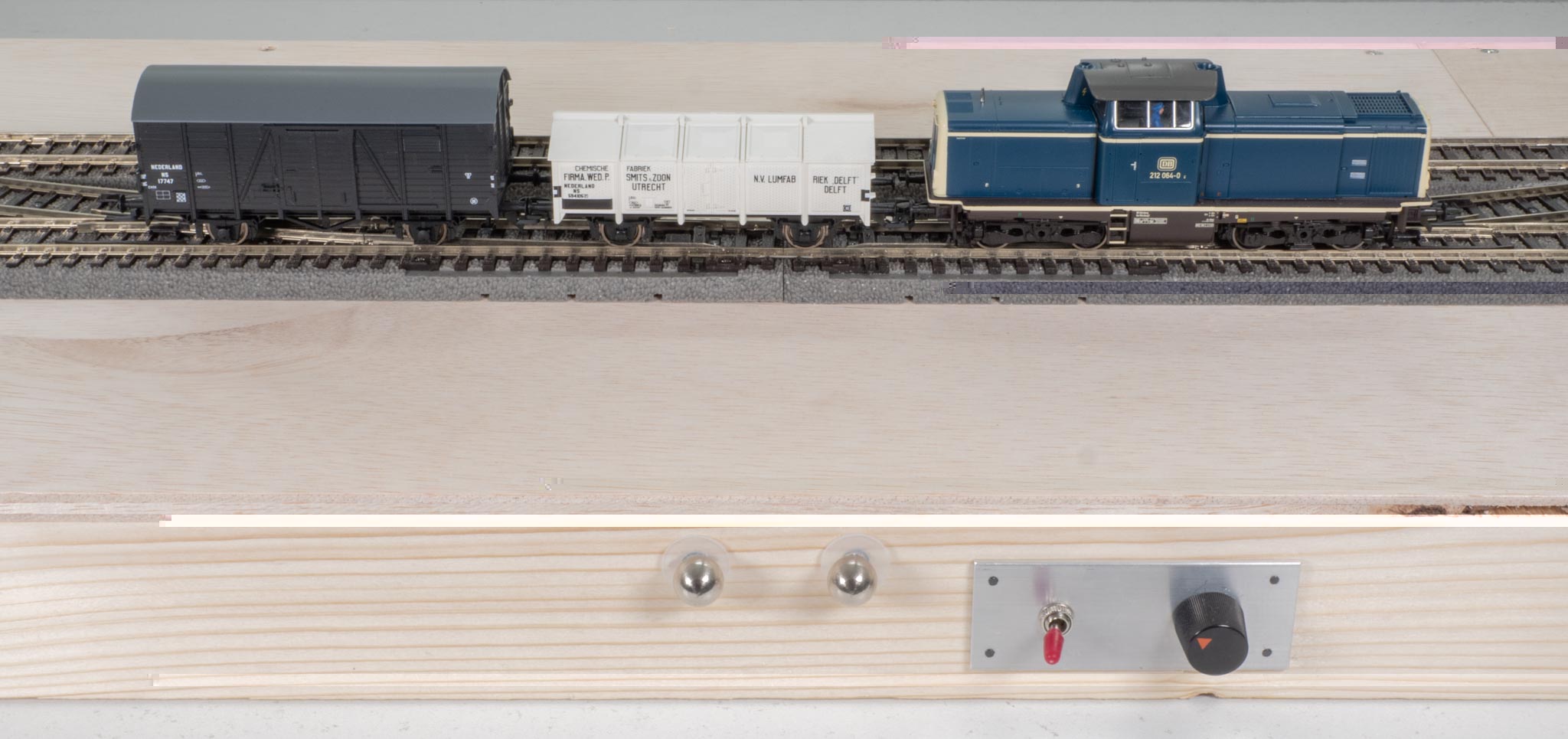

De rijregelaar is ingebouwd, werkt allemaal naar behoren.
Meer hebben we eigenlijk ook niet nodig om dit lokje heen en weer te laten rijden.


De standaard beugelkoppelingen zijn ondertussen ook vervangen door Roco universeel koppelingen.
Was nog een twijfelgeval of ik voor Kadee's zou gaan die met magneten ontkoppeld worden.
Deze keer voor de universeelkoppelingen gekozen ook omdat ik die eigenlijk nog niet eerder gebruikt heb
en er zo hier en daar lovend over gesproken wordt.
Ze koppelen ook lekker kort, als de wagons geduwd worden over de wissel raken de buffers elkaar net.
Ziet er erg mooi uit en ze koppelen ook zijdezacht, precies wat we nodig hebben met dat vele af- en aankoppelen op deze baan.

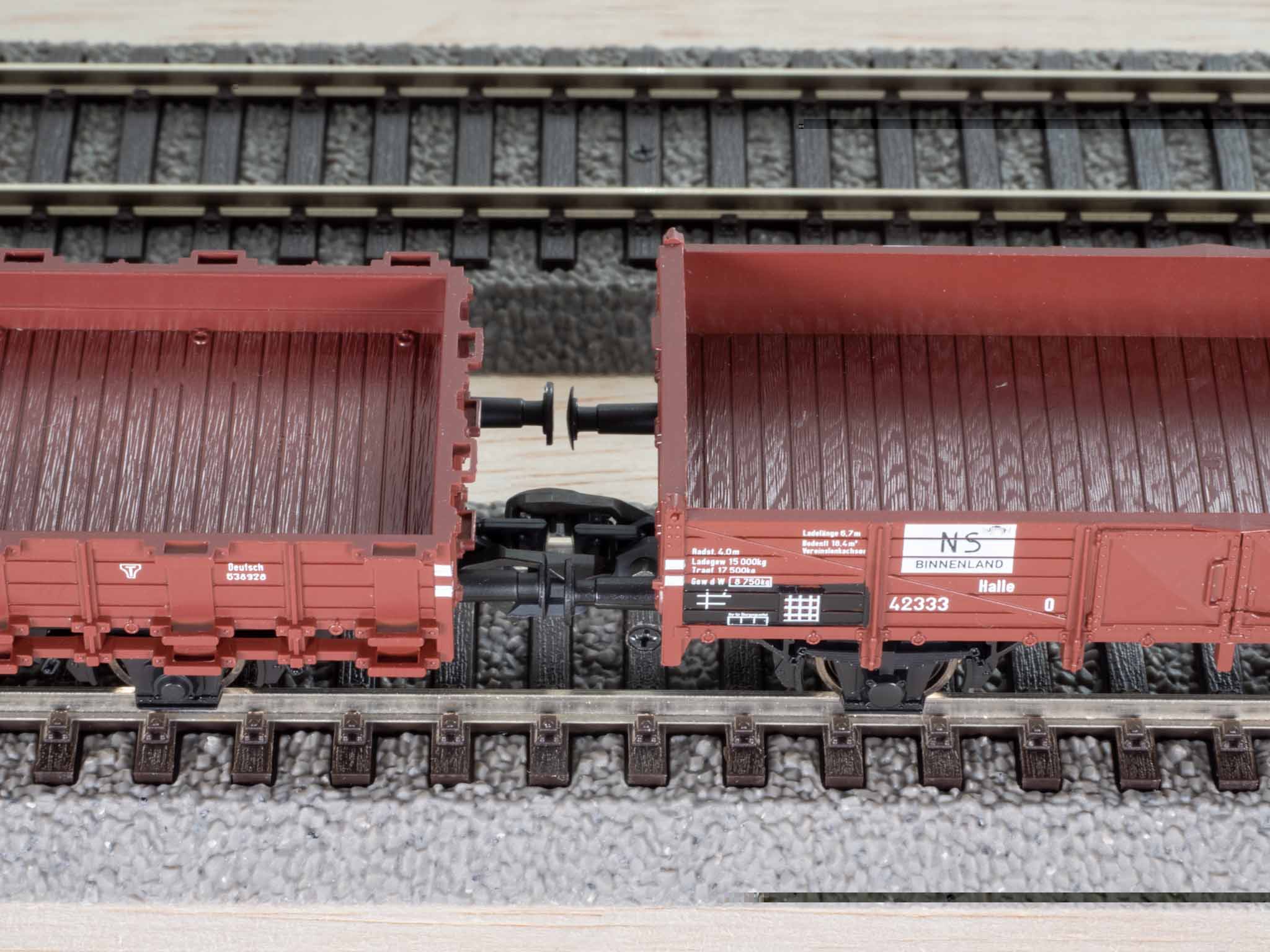

Met standaard beugelkoppelingen


En met de Roco universeel koppelingen


Nu de ontkoppelaars uitvogelen, heb al een leuk ideetje bedacht.
Binnenkort meer.
