Oldenzooi 7022 RB

Geplaatst: 01 dec 2021, 18:03
door Marco Berfelo
Iets simpels tussen door.
Al zoekende naar spullen voor mijn huidige projecten, tref ik best wel wat door de jaren heen verzamelde spullen aan.
Een paar kilo Fleischmann modelrails en rollend materiaal, wat waarschijnlijk nooit op meer gaat rijden op de hopelijk ooit te bouwen vaste baan.
Allemaal jaren 70 spul. wat niet de verfijnde uitstraling heeft heeft van het modernere materiaal.

En omdat ik gewoon af en toe even wil ontspannen met modelbouwen, is dat best leuk experimenteer materiaal.

Daarnaast heb ik ooit twee "kerst" diorama's gemaakt voor bij mij op het werk, de eerste was een analoog exemplaar en de twee een computergestuurde digitale baan.
Het computergestuurd is leuk maar er is niemand die storingsdienst kan draaien als je er zelf niet bent.
De baan rijdt heel erg betrouwbaar, maar een klein contact probleempje, ontspoorinkje of iTrain hik-up kan altijd.
Zodoende was ik al langer aan het nadenken voor iets nieuws, een nieuwe bergbaan met meer rijbeweging.
Maar voor een baan die zonder toezicht staat is analoog wel beter.

De basis van de oude analoge kerstbaan lag nog in het archief, dus dat was een prima basis om als experimenteer tafel te gebruiken.
Ook liggen er nog huisjes van de vorige banen, en heb ik nog een aantal ongebouwde exemplaren, die op een plaatsje op een baan wachten.

Dus voor december 2022 moet de nieuwe kerstbaan klaar zijn

En zodoende is Project Oldenzooi 7022 RB (recycle baan) ontstaan.
Materiaal uit de jaren 70
klaar voor december 2022
hergebruikte materialen.
De oude bodemplaat van kersttrein in de auto gelegd

en na het plamuurmes
Met Any rail wel een baanontwerp gemaakt want het is maar een beperkte ruimte 185 x 70 cm
En met een paar dozen oude rail aan passen geweest.
De wissels zijn in 1987 in een doos gegaan en die werkte gewoon nog.
De spoeltjes in ieder geval. Normaal gezien zou ik de eindafschakeling overbruggen, maar in dit geval moet die wel blijven, puur uit veiligheid.
De spoeltjes heb ik wel gedemonteerd de oxidatie verwijderd en behandeld met secret magic potion (SMP).
Fleischmann wissels zijn "zelf denkend" wat ideaal is voor analoog bedrijf, maar deze dachten iets te veel na.
De model rails staat bekend om oxideren en deze waren van binnen ook te veel geoxideerd.
Dus demonteren opschuren (korrel 1000) en SMP er op.
test, test, dubbel test, en werkt.

Een rondje? ja een rondje heel jaren 70.
De lokjes hebben nog wel wat werk nodig maar ze hebben inmiddels allemaal al een paar rondjes gereden.
Als alles een beetje wil passen komen er 5 treintjes op te rijden,

Re: Oldenzooi 7022 RB

Geplaatst: 02 dec 2021, 12:01
door DTS
Ouwe verzamelaar!

Verstuurd vanaf mijn SM-G996B met Tapatalk


Re: Oldenzooi 7022 RB

Geplaatst: 06 dec 2021, 08:43
door Marco Berfelo
Hoofdstuk twee; de locomotieven van Oldenzooi

Er was een bakje met sloop locs. En omdat er al een BR 80 rond reed met een afgebroken schoorsteenpijp, werd het bakje geraadpleegd voor een donor pijp.
Eerst maar even een pijpje herstellen
Zou er genoeg donor materiaal zijn voor een tweede BR80?
Ja er was genoeg materiaal, een gesneuvelde Carl heeft een nieuw leven gekregen, heeft wel een lachend achterwiel, maar hij rijdt.
En beide samen.
In mijn collectie zat ook nog een sterk vergeelde railbus, maar het ding rijdt perfect.
Zo heb ik denk ik een leuk stel oude locjes.

Re: Oldenzooi 7022 RB

Geplaatst: 06 dec 2021, 13:16
door Ronaldp
Een lachend achter wiel????


Mvg ronald

Re: Oldenzooi 7022 RB

Geplaatst: 06 dec 2021, 13:25
door Marco Berfelo
Een slingerend wiel, slag in het wiel.
In dit geval het plastic busje krom gedrukt door een ondeskundige vorige eigenaar.

Re: Oldenzooi 7022 RB

Geplaatst: 27 jul 2022, 14:00
door Pierre
Ik hou hier van! Al dit oude materiaal nieuw leven inblazen. Zelf doe ik niet anders. Ga zo door Marco ... ik blijf je graag volgen. ;)

Re: Oldenzooi 7022 RB

Geplaatst: 21 aug 2022, 18:14
door Michaël
Leuk project, met een mooie streefdatum, leuk dat je met al dat oude materiaal aan de slag gaat, ik blijf dit zeker volgen.

Re: Oldenzooi 7022 RB

Geplaatst: 14 sep 2022, 13:21
door Marco Berfelo
Helaas is het al weer een aardige tijd geleden, dat ik wat heb gepost, maar ook wat heb gdaan.
Door lichamelijk ongemak, is de hele planning thuis in duigen gevallen.
En de treintjes stonden op de laatste plaats.

Probeer nu wel langzaam de draad weer op te pakken, maar of ik de kerst ga halen?

In ieder geval wel weer wat spullen gevonden.
Oude zooi voor Oldenzooi.
Had tegenmijn principes in bijna een partij gebouwde huisjes gekocht, maar de verkoper wilde vast de hoofdprijs.

Nu voor el € 10-- een set oude Faller gebouwtjes die wel ergens een plaatsje gaan krijgen.

Re: Oldenzooi 7022 RB

Geplaatst: 17 feb 2023, 16:27
door Marco Berfelo
Na de laatste Beurs Houten op Rail(s), waar mijn tandrad baantje zeer waarschijnlijk zijn laatste optreden heeft gedaan. Ben ik verder gaan puzzelen hoe nu verder met alle projecten.
Onder andere dit project, de bedoeling was analoog, maar wat als er nu al eigenlijk jaren een Dinamo PnP startset werkloos in doos ligt.
En met de rij beweging die ik wil, loop ik met analoge schakelingen toch wel tegen wat beperkingen aan.
Daarnaast wil ik niet weer met de zelfde baan naar Houten Digitaal. dus 1 en 1 is 2.
Maar doe ik net als mijn testbaan analoog en Dinamo? dus zodanig opbouwen dat ik via een schakeling kan kiezen voor het één of het ander?
Maar dan werd de rij beweging toch wat te beperkt. En met computer gestuurd kan je toch eigenlijk veel leuker bouwen.

Dus ja de baan wordt computer gestuurd, wel oude zooi op de baan maar modern aan gestuurd, een soort restomod, de looks van toen de techniek van nu.

Uitdaging is wel om maar 4 blokken van TM44 te gebruiken, leuk als demo, wat kan je eigenlijk met een startset?
Dinamo zicht.jpg
Dinamo zicht.jpg (151.68 KiB) 1250 keer bekeken
nu lijkt en nog niet veel gewijzigd.
Dinamo rondje.jpg
Dinamo rondje.jpg (122.68 KiB) 1250 keer bekeken
Het rondje blijft hetzelfde
Dinamo rondje.jpg
Dinamo rondje.jpg (122.68 KiB) 1250 keer bekeken
Maar het pendelspoor wordt iets uitgebreider.
Dinamo pendel.jpg
Dinamo pendel.jpg (122.21 KiB) 1250 keer bekeken
Dinamo totaal.jpg
Dinamo totaal.jpg (160.65 KiB) 1250 keer bekeken
in iTrain een beetje uitvogelen hoe de boel werkt
Het pendelspoor werkt in de simulatie.
I Train Lay out.jpg
I Train Lay out.jpg (103.03 KiB) 1250 keer bekeken
De grootste uitdaging is om het station in het rondje goed werkend te krijgen.

Re: Oldenzooi 7022 RB

Geplaatst: 18 feb 2023, 11:06
door GND
Leuk project, ook deze ga ik volgen 8-)

Met vriendelijke groet,

Willem (a.k.a. GND)

Re: Oldenzooi 7022 RB

Geplaatst: 19 feb 2023, 18:16
door Marco Berfelo
In plaats van polonaise lopen, de startset opgestart, en op zoek naar servo's voor de wissels, heb er 8 nodig. En kan nu beter los testen dan straks in de baan lastige exemplaren verwijderen. Afbeelding

Verstuurd vanaf mijn SM-A326B met Tapatalk


Re: Oldenzooi 7022 RB

Geplaatst: 04 sep 2023, 22:46
door Marco Berfelo
De lokatie waar de baan zou komen te staan wordt verbouwd, en er komt geen plek voor terug waar de baan kan staan. Beetje jammer, dus project gaat de koelkast in.

Verstuurd vanaf mijn SM-A326B met Tapatalk


Re: Oldenzooi 7022 RB

Geplaatst: 04 sep 2023, 22:48
door DTS
Wat in het vat zit......

Re: Oldenzooi 7022 RB

Geplaatst: 12 feb 2024, 12:13
door Marco Berfelo
Wat in het vat zit verzuurd niet. Het plan om een analoge demo/kerst baan is er nog steeds.
de houten onderbouw gaat niet hergebruikt worden, door een ander ontwerp. De doelgroep is al blij met een rondje, maar dat heeft voor mij geen uitdaging, vind ik niet leuk om te maken, wil wat wat variatie hebben.
Het nieuwe idee is wel twee rondjes en een pendel, het moet ook een beetje dummieproof kunnen rijden.

Per rondje komen er 3 treintjes om en om te rijden.

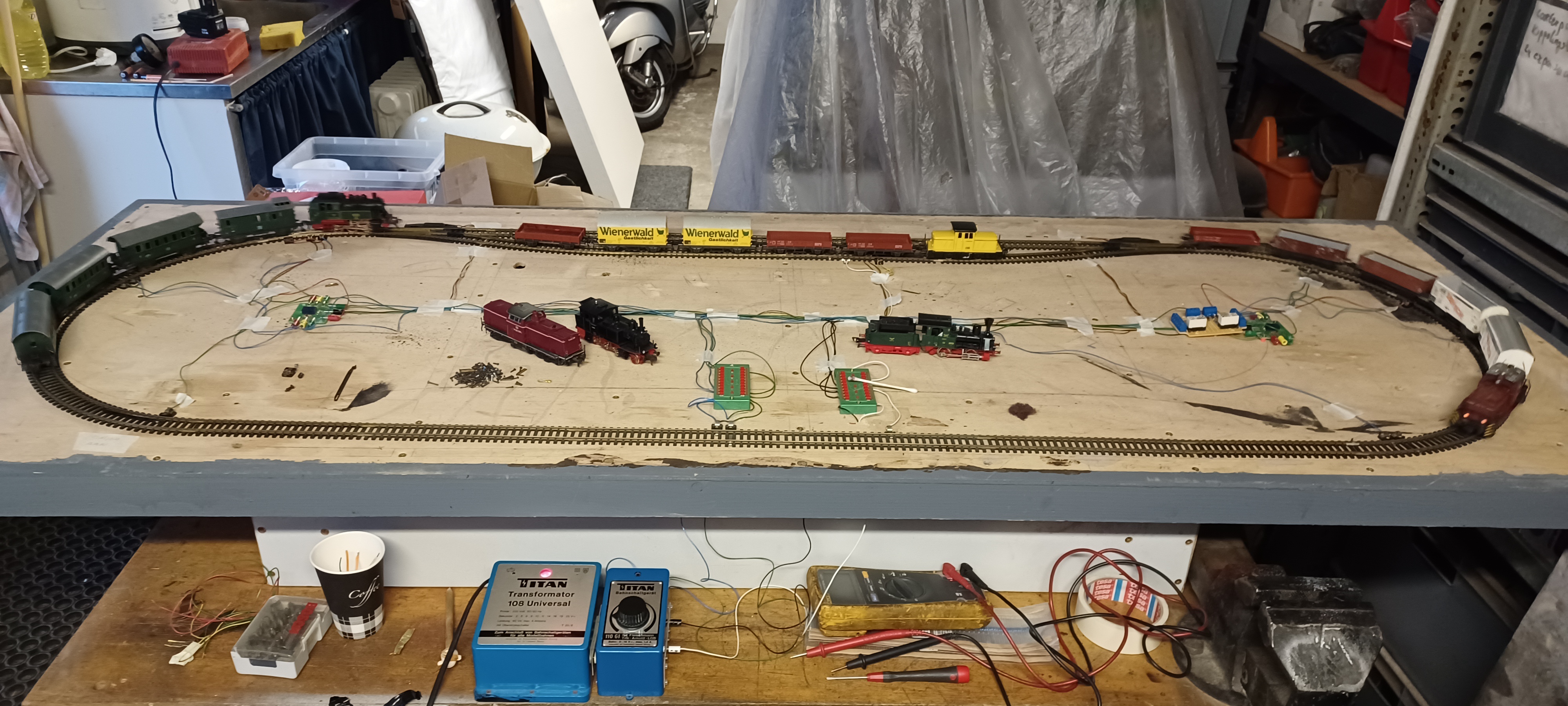

De oude basis gebruik ik nu als "zandbak" om de verschillend ideeën en schakelingen uit te proberen.

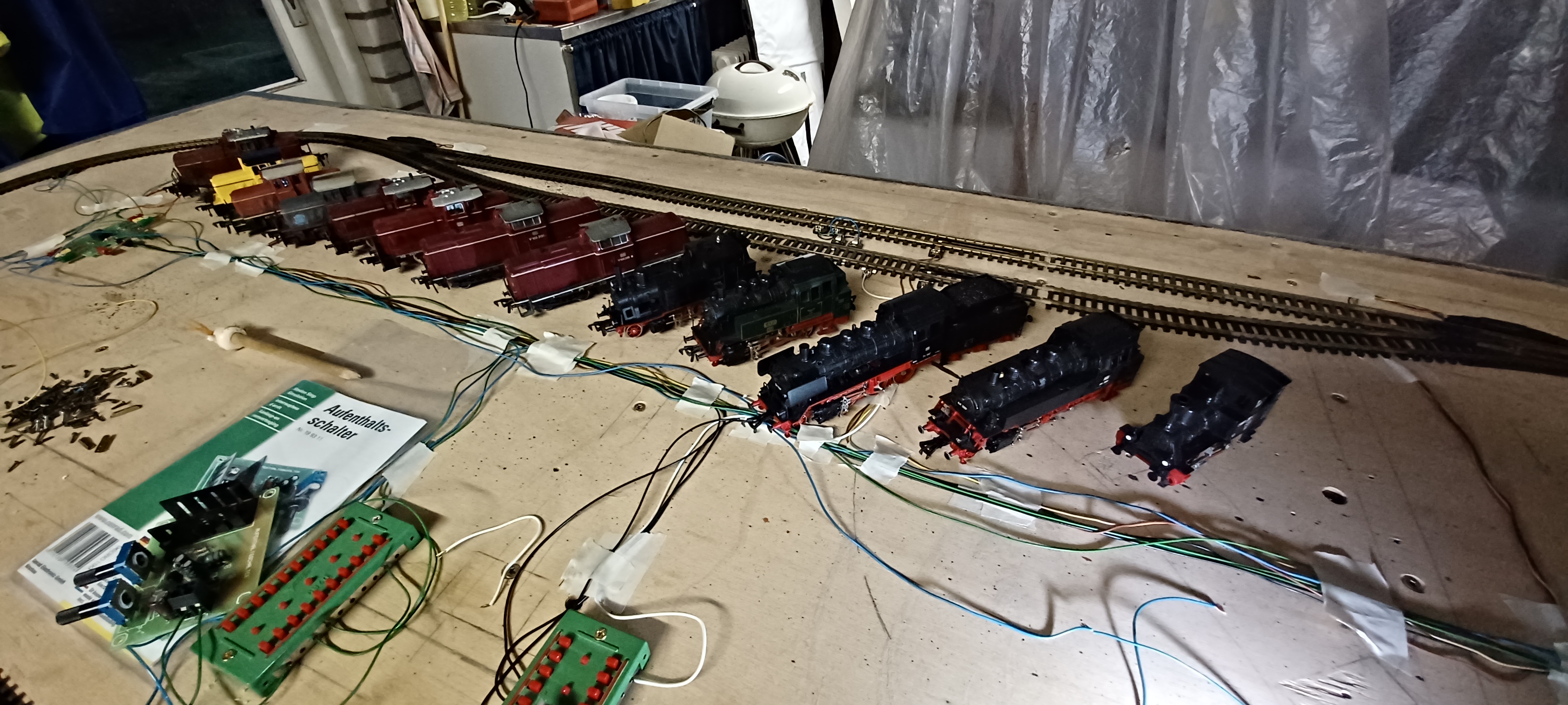

En na wat geëxperimenteer, rijden er nu vrolijk drie treintjes om en om hun rondje.

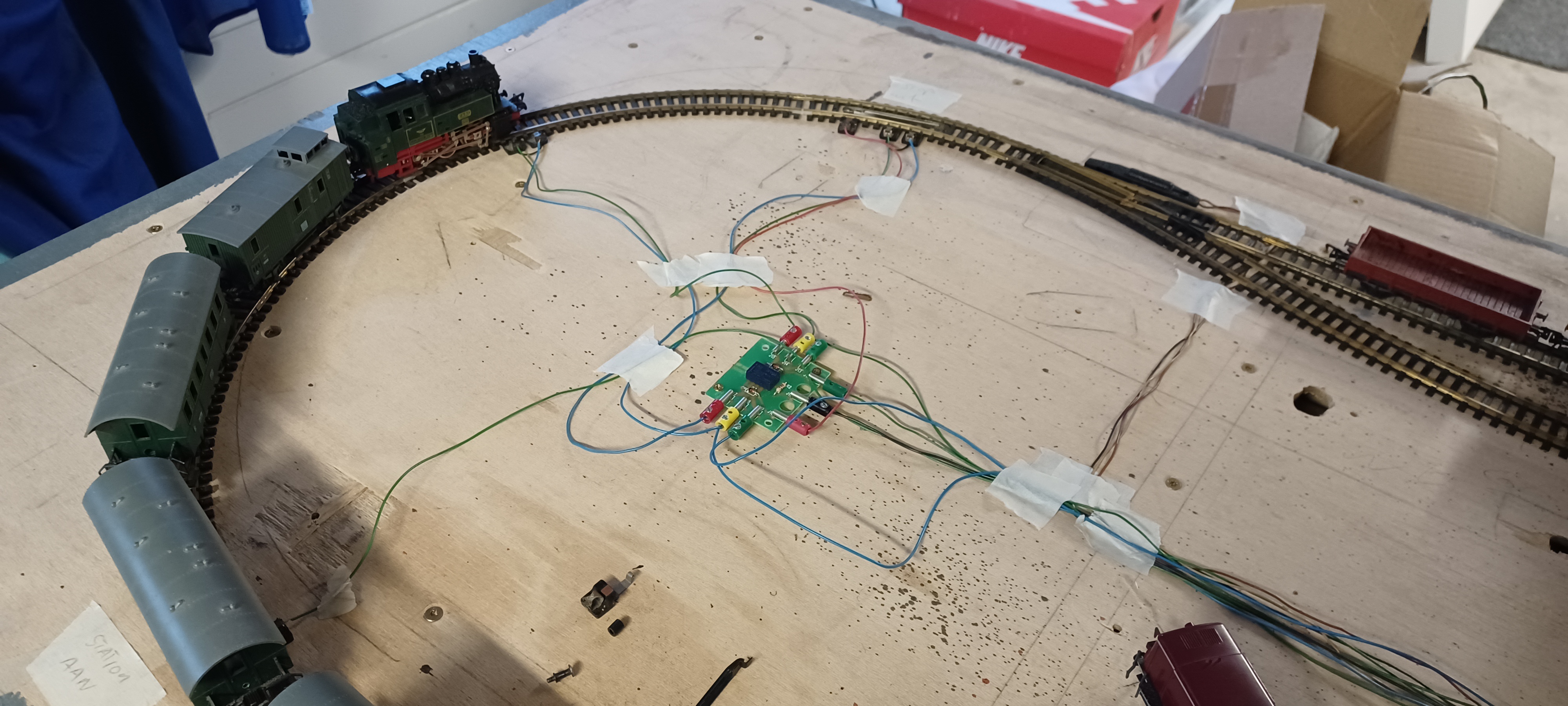

simpel rondje twee wissels.

De schakeling vind plaats door Fleischmann railcontacten. oer oud, maar werkt, helaas alleen met oud Fleischmann en Marklin Hamo, maar natuurlijk niet op de Hamo lok die ik op deze baan zou willen gebruiken, het is en blijft bochtstraal 250, dus het locomotieven aanbod blijft een beetje beperkt.

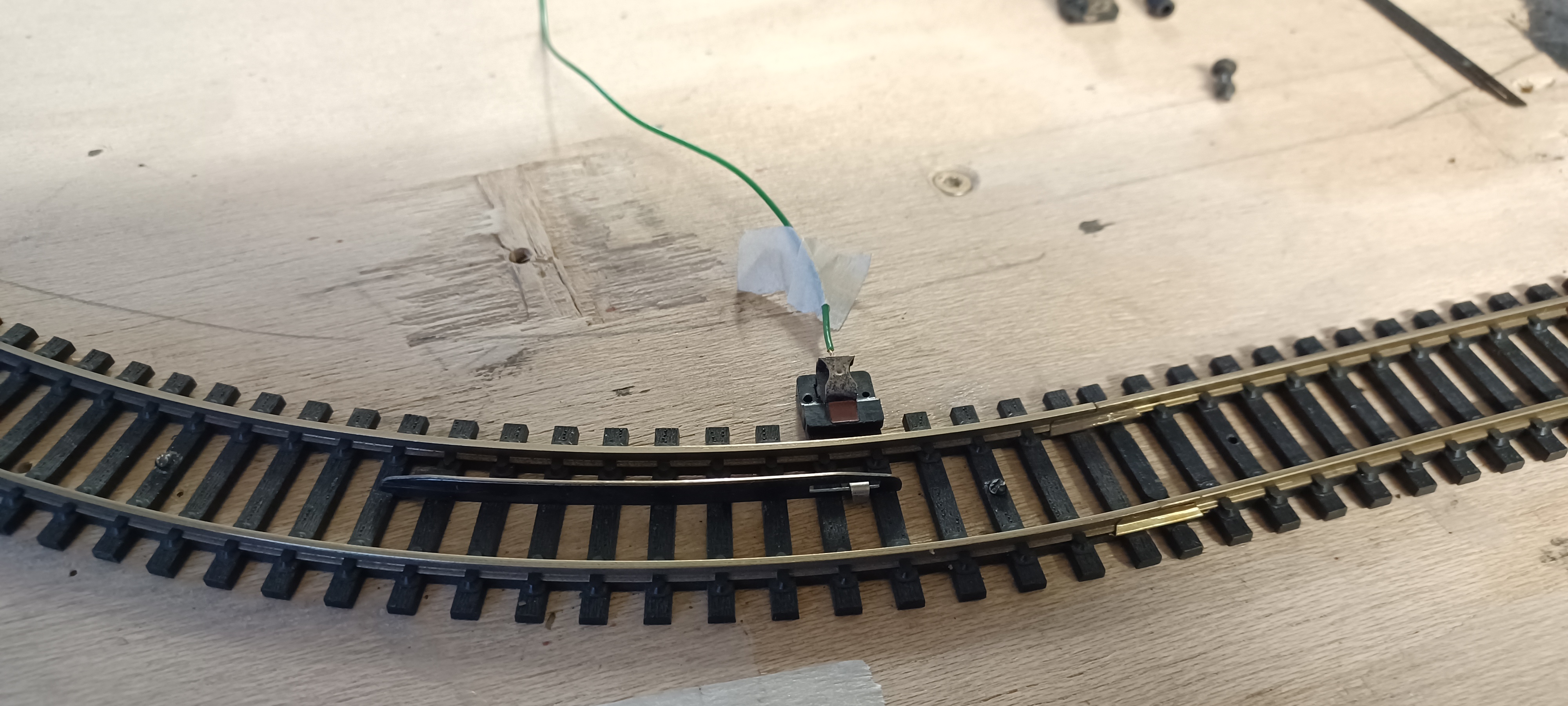

Het "paddenstoeltje" waarvan heel veel mensen zich afvragen wat het is.
En met deze contacten schakel ik de wissel spoelen en Bi stabiele relais.
Je zou ook met reed contacten en een magneetje onder de lok kunnen werken, maar daar heb ik andere plannen mee.

Voor de wissels zitten nu nog de standaard Fleischmann modell rails met magneetpoelen in zelfdenkende functie. In de baan zelf wil ik die vervangen voor nog oudere wissels en die met een servo sturen, via een ASB 4 maar helaas zijn die bij DTS uitverkocht.
En dan zou die eigenlijk ook puls gestuurd moeten zijn, in dit geval voor mij dus een 2 extra bi stabiele relais plaatsen.

Re: Oldenzooi 7022 RB

Geplaatst: 19 feb 2024, 08:33
door Marco Berfelo
Op zoek naar rijdend materiaal kom ik zo wel het één en ander tegen. Door de bochtstraal 250 en geen e loks wordt het assortiment een beetje beperkt.
Het moet ook ouder Fleischmann materiaal zijn in verband met het nokje.
Een V100 haalt de bocht, maar wat een rampzalige stroom afname.
En wat mismaken mensen hun materiaal.

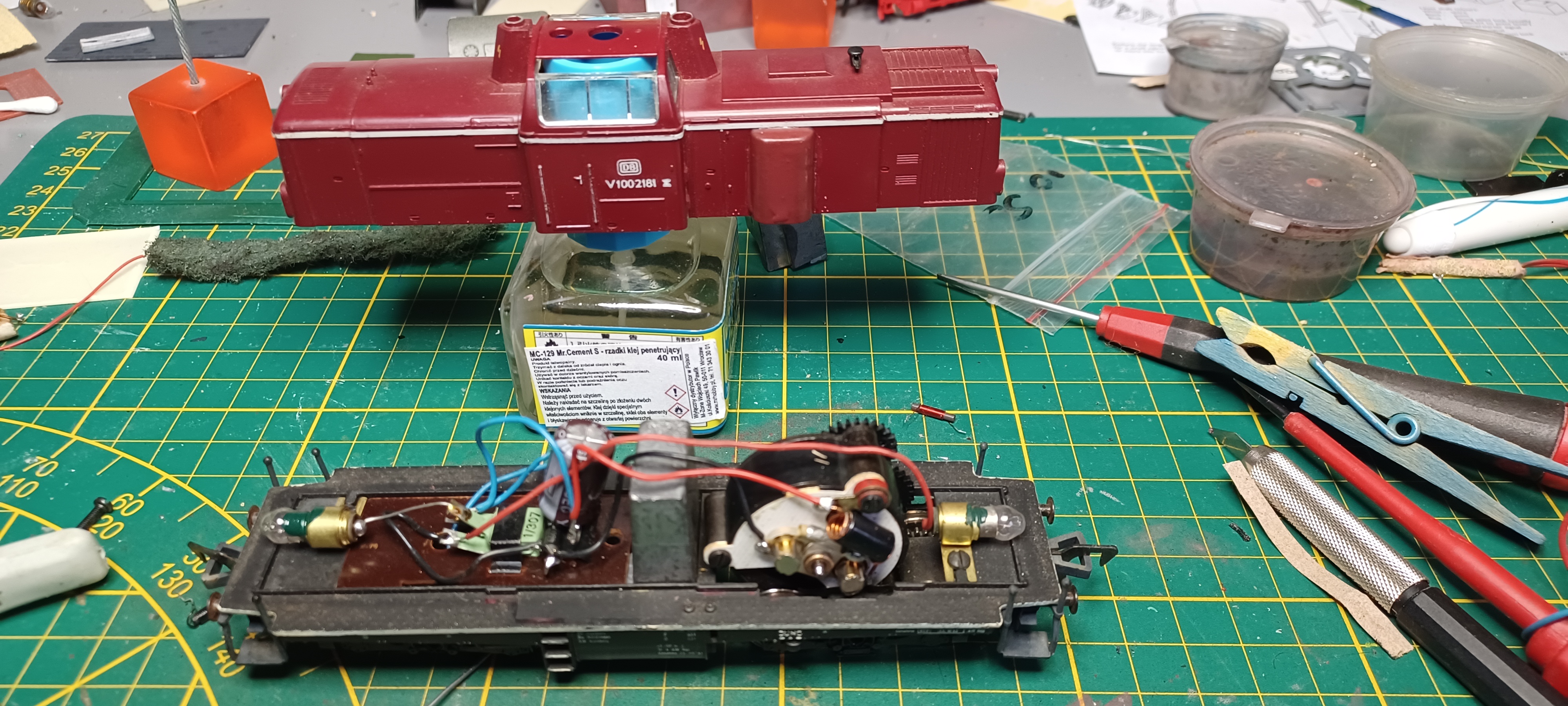

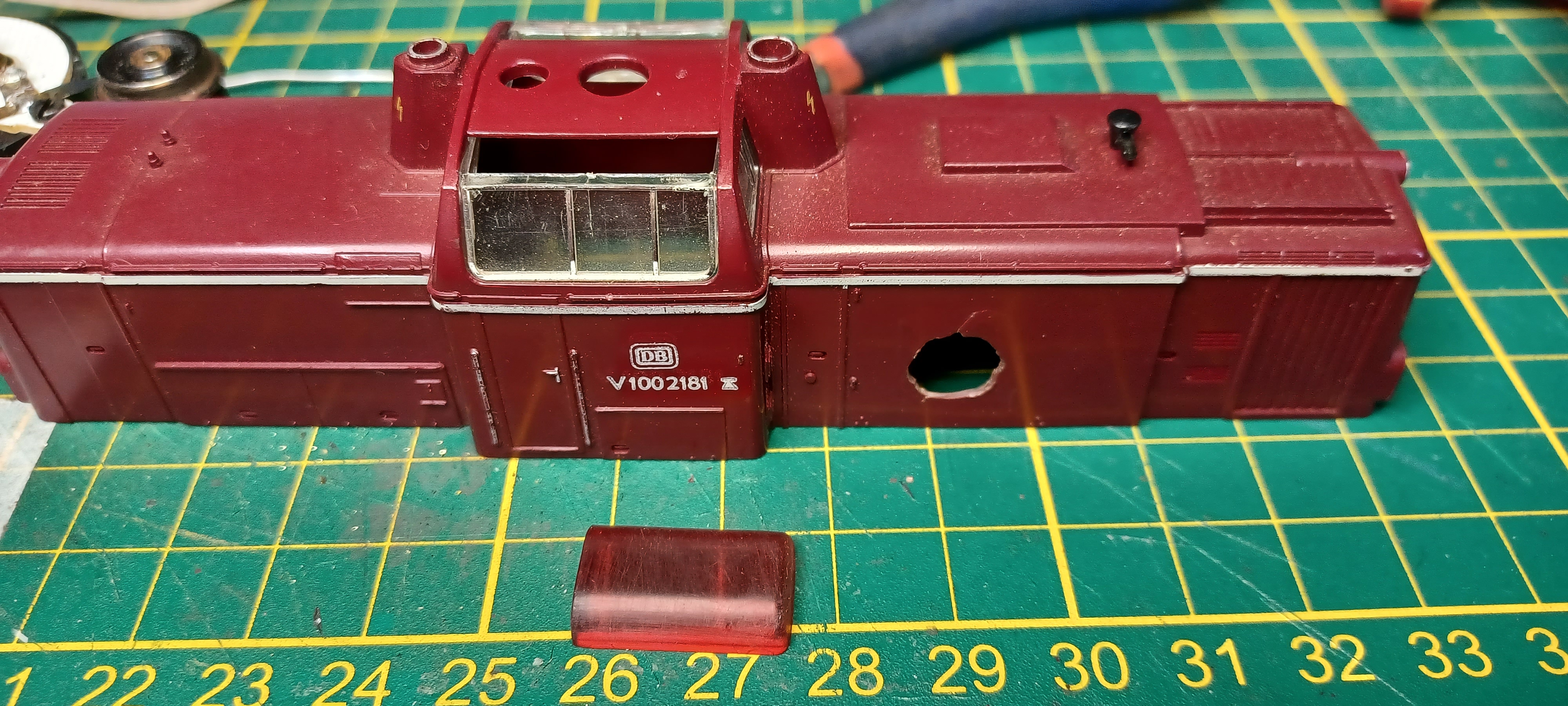

De oude Fleischmann V100 heeft "last" van het feit dat de motor tegen het huis aan komt in de bocht, dus heeft de vorige eigenaar besloten om er een gat in te maken, zodat de koolborstelhouder niet meer tegen het huis aan komt.

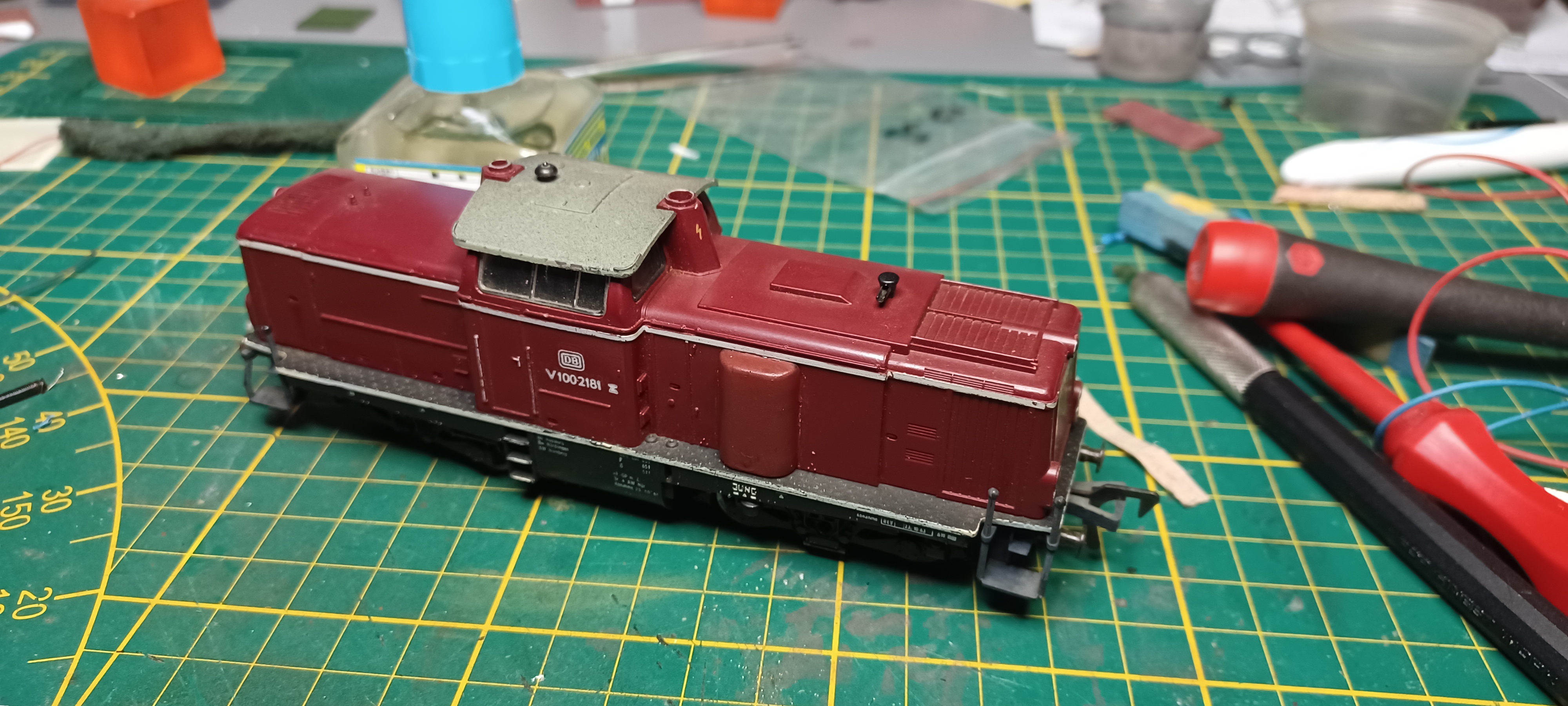

Het gat is gedicht met een overgebleven stukje modelbouw, geloof een achterlicht van een Chevi Bell air schaal 1/18, likje verf, net niet de juiste kleur, maar beter dan een lelijk gat.
Voor de stroom opname heb ik op een geïsoleerd motorschildje een stroom opname strip van een (donor 1306) geplakt en dat helpt al enorm.
En zo is V100 nummer 2 een feit.
Zo onstaan er inmiddels een leuk aantal lokomotiefjes voor dit baantje, je moet er altijd een paar spare hebben.

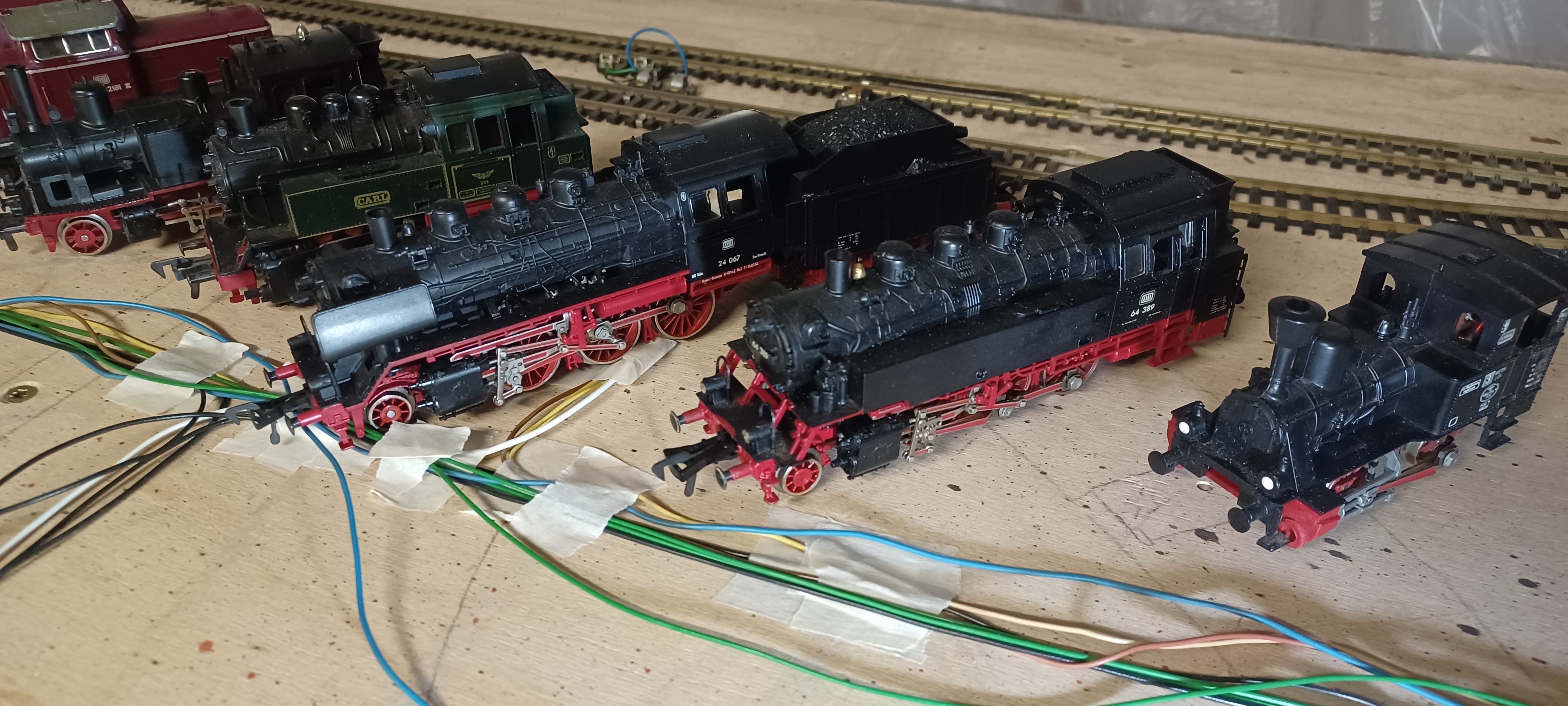

En de mooiste verassing was dat een BR24 en een BR64 de bochtstraal 250 halen.

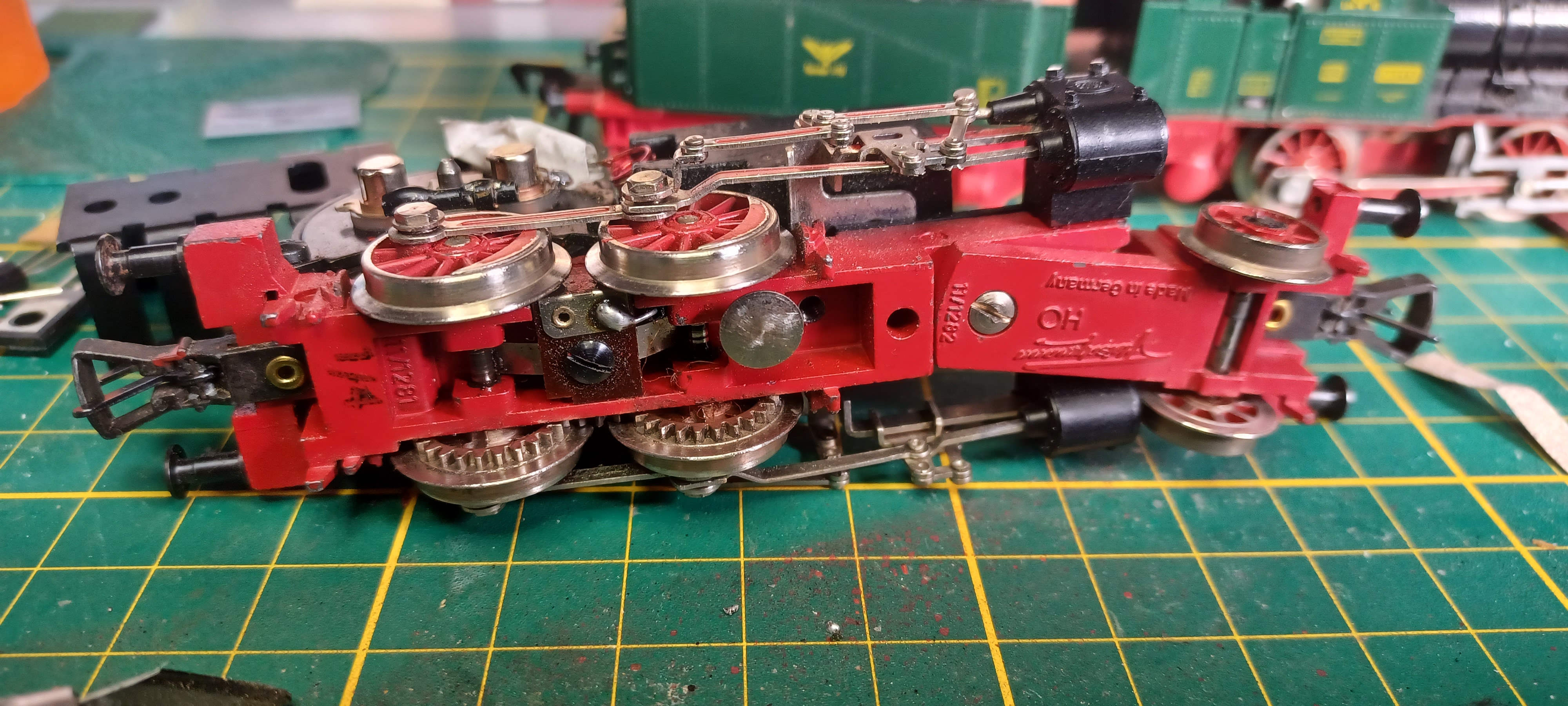

Er zijn nog meer Fleischmann Stoom lokjes in omloop met nokje ze zijn helaas redelijk duur.
Voor een baantje dat zonder toezicht zelfstandig moet kunnen rijden, wil ik geen zeldzaam materiaal laten rijden.
