Hallo ,

Ik ben op zoek naar een duidelijk aansluitschema van een Peco pl 15 wissel aandrijving die ik onder een fleischmann wissel wil monteren.

Gr jan

Hoi Jan,

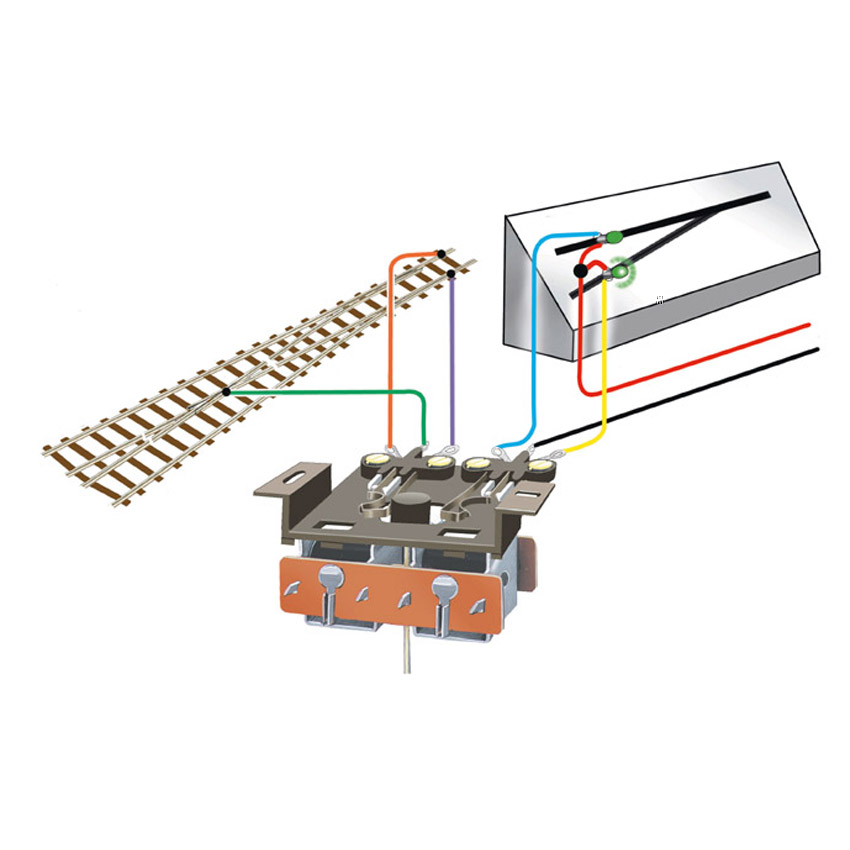

Dit is een plaatje met de aansluitingen voor de PL-15 (de 2 schakelaars).
Of zoek je een schema om de wisselaandrijving (PL-10) aan te sluiten? Marius

Hallo Marius,

Ik heb een aantal fleischmann profi wissels waarvan al het binnenwerk verwijder is .
gezien het feit dat we een groot aantal peco aandrijvingen hebben leggen wil ik die gaan gebruiken.

en het zijn peco pl 15 aandrijvingen en enekele pl 10 .
is er een verschil tussen die twee??

Gr Jan

Jan,

Ik dacht te zien dat de PL-15 alleen de schakelaars zijn die op de PL-10 worden geklikt.
Dit soort wisselaandrijvingen zijn behoorlijke stroomvreters en geven een best geluid maar werken prima.

De schakeling hangt een beetje af van hoe je ze wil bedienen.
Het meest simpele is om per wissel 1 tuimelschakelaar (wel terugverend naar middenstand) te gebruiken.
Ze werken op wissel- en op gelijkspanning, ik zou voor gelijkspanning gaan samen met een CDU (capacitor discharge unit).
Voordeel hiervan is dat je geen zware voeding nodig hebt.
De meest simpele CDU bevat maar 1 weerstandje en 1 condensator.
Met 1 zo'n CDU zou je in theorie alle wissels kunnen bedienen, als je maar 1 wissel tegelijk schakelt en even wacht voor je de volgende schakelt.
Ik wil vanavond wel even een schemaatje plaatsen hier.

Hallo Marius,

IK zie dat schema graag tegemoet.

boemel schreef:Hallo ,

Ik ben op zoek naar een duidelijk aansluitschema van een Peco pl 15 wissel aandrijving die ik onder een fleischmann wissel wil monteren.

Gr jan

Mag ik vragen wat de overweging is om peco aandrijvingen onder Fleischmann wissels te plaatsen?

Het is best een bijzondere keuze namelijk.

Groetjes

Verstuurd vanaf mijn SM-G991B met Tapatalk

Jan,
Ik heb wat info bij elkaar gescharreld.
In dit filmpje wordt de basis uitgelegd https://www.youtube.com/watch?v=uiFe6FH8iD8

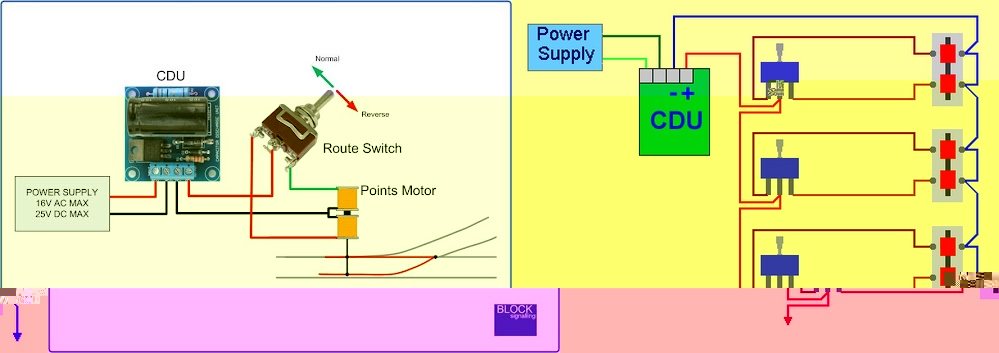

En nog een paar plaatjes.
Op deze wijze heb ik het voorheen gebruikt met Seep PM1 wisselaandrijvingen (zelfde principe als de PL-10) Hier een kant en klare unit https://www.conrad.nl/p/schakelversterk ... ule-217043

Hallo ,

het willen gebruiken van een peco aandrijving komt door het feit dat we een aantal wissels hebben gekregen waar het hele mechaniek uit verwijderd is.

Gr jan

Ok, dan kan je beter kijken naar conrad aandrijvingen, of servo's. De Peco trekken veel stroom en maken best wel veel herrie.

Hallo martin,

Daar hebben we ook naar gekeken , maar bij de wissels zat een volle schoendoos met peco aandrijvingen.
helaas moeten wij als club ook op de centen letten vandaar de overweging oor de peco `s.

Gr jan
