Zo, Eindeijk de aftrap van mijn thuis baan. Bij gebrek aan beter voorzien van de naam YAAMRR of te wel: Yet Another Attic Model Rail Road.

Ondergrond zijn 2 tafel van 120 cm diep en 80 cm breed met daar tussen een bak van 160 cm breed en 80cm diep. Gemaakt door Daniel van https://www.daarkunjemeebouwen.nl/.

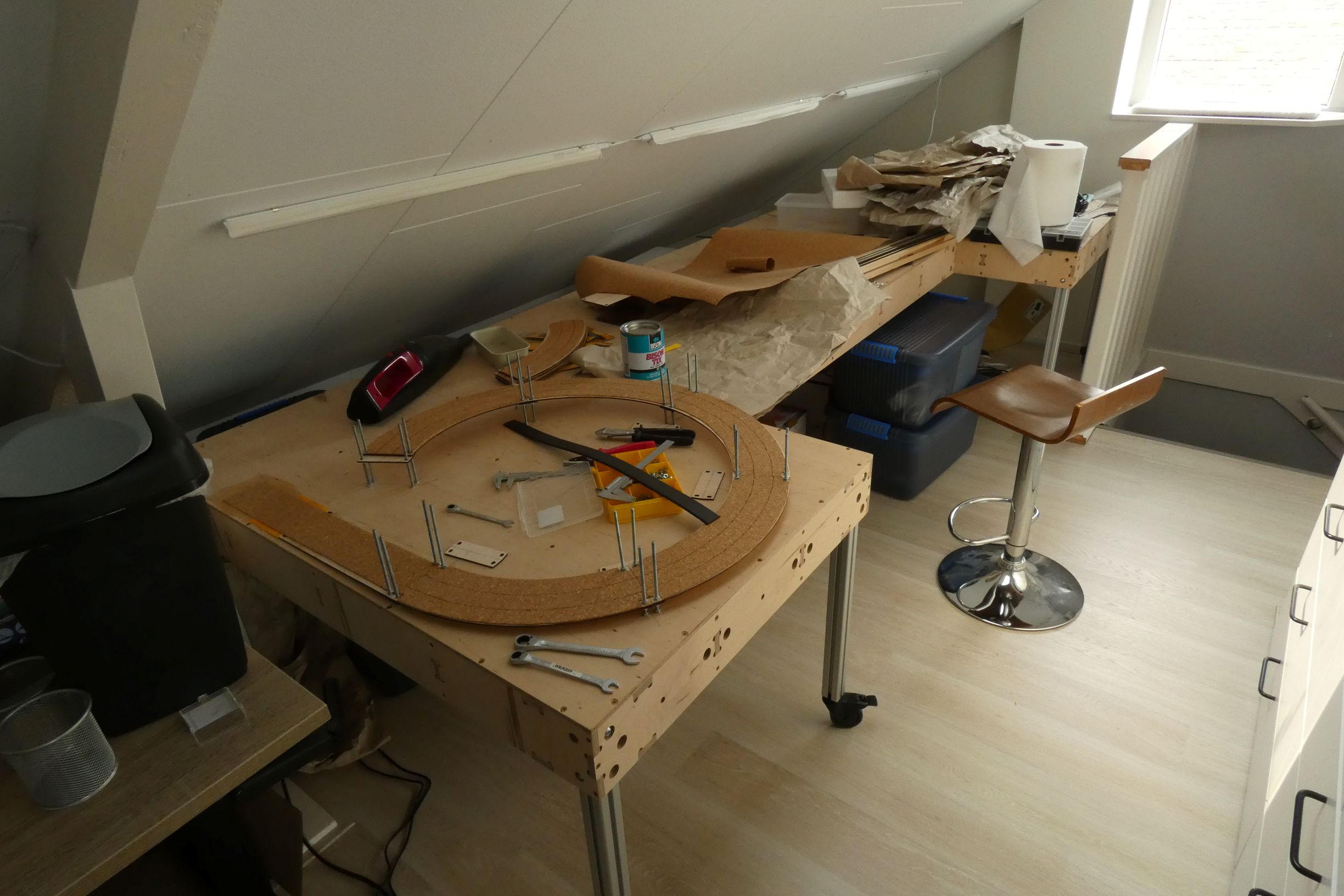

Omdat ik met 2 lagen wil werken heb ik een stijglus nodig en na lang wikken en wegen zit die dus links en daar ben ik mee begonnen omdat het het ankerpunt wordt.

En dat is tot op heden uitgekomen op:

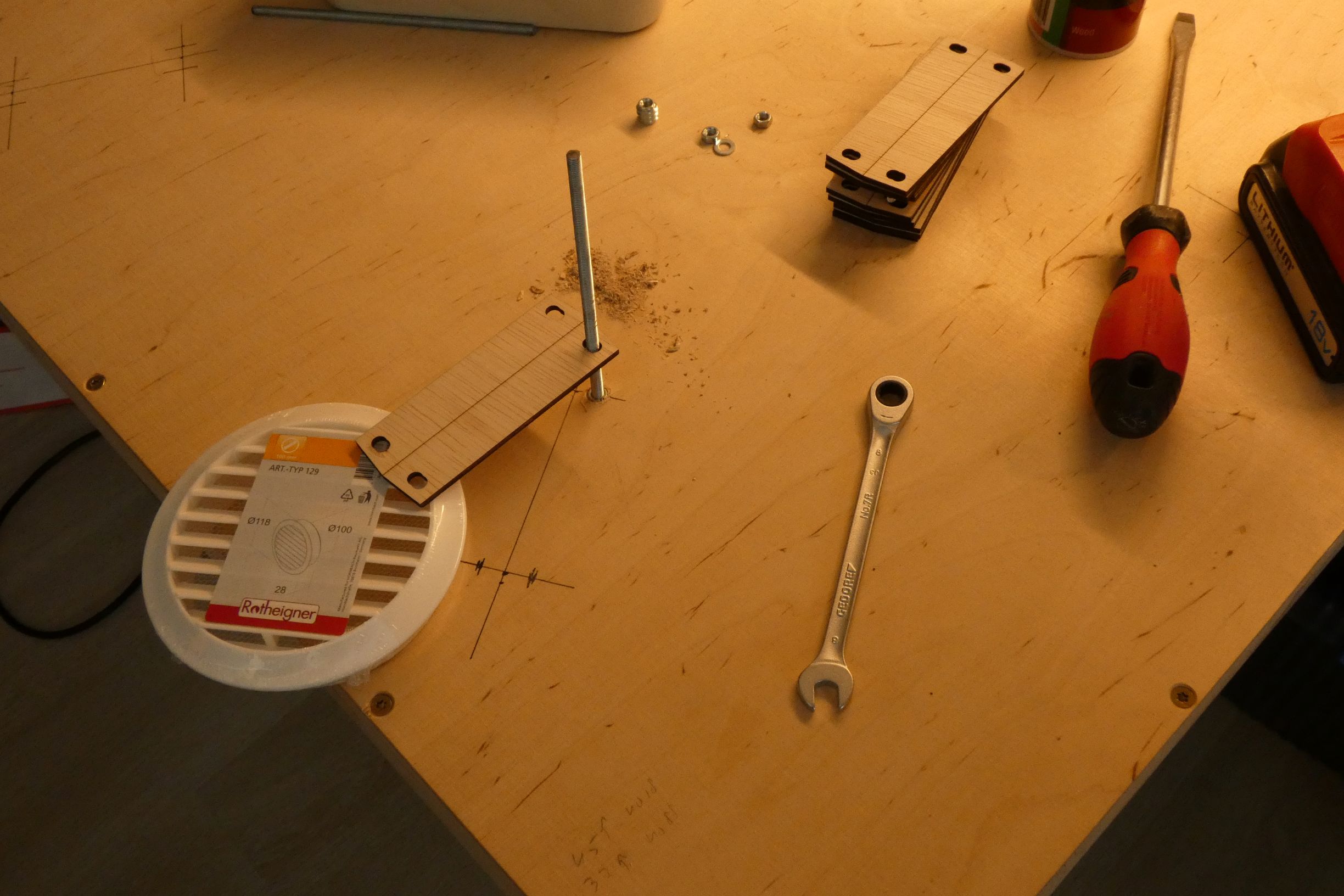

Wijze les. Je kan 5 mm draad beter vastzetten met moertjes en ringetjes. Ik had gedacht om 8 mm gaten te boren en daar dan een plug in te doen waar ik de 5mm draad in draai. Maar die plug wil dus niet mooi haaks de tafel in. En dan kun je beter gewoon 5 mm boren en daar de draad mee vast zetten.
Met enige stevige aandrang is een 5mm daad ook wel weer recht te buigen ... Maar ik zou het geen 2e keer zo doen. Nu heb ik de binnen kant met grote gaten en de buitenkant met kleine gaten. Zodat de buitenkant het betere richtpunt is.

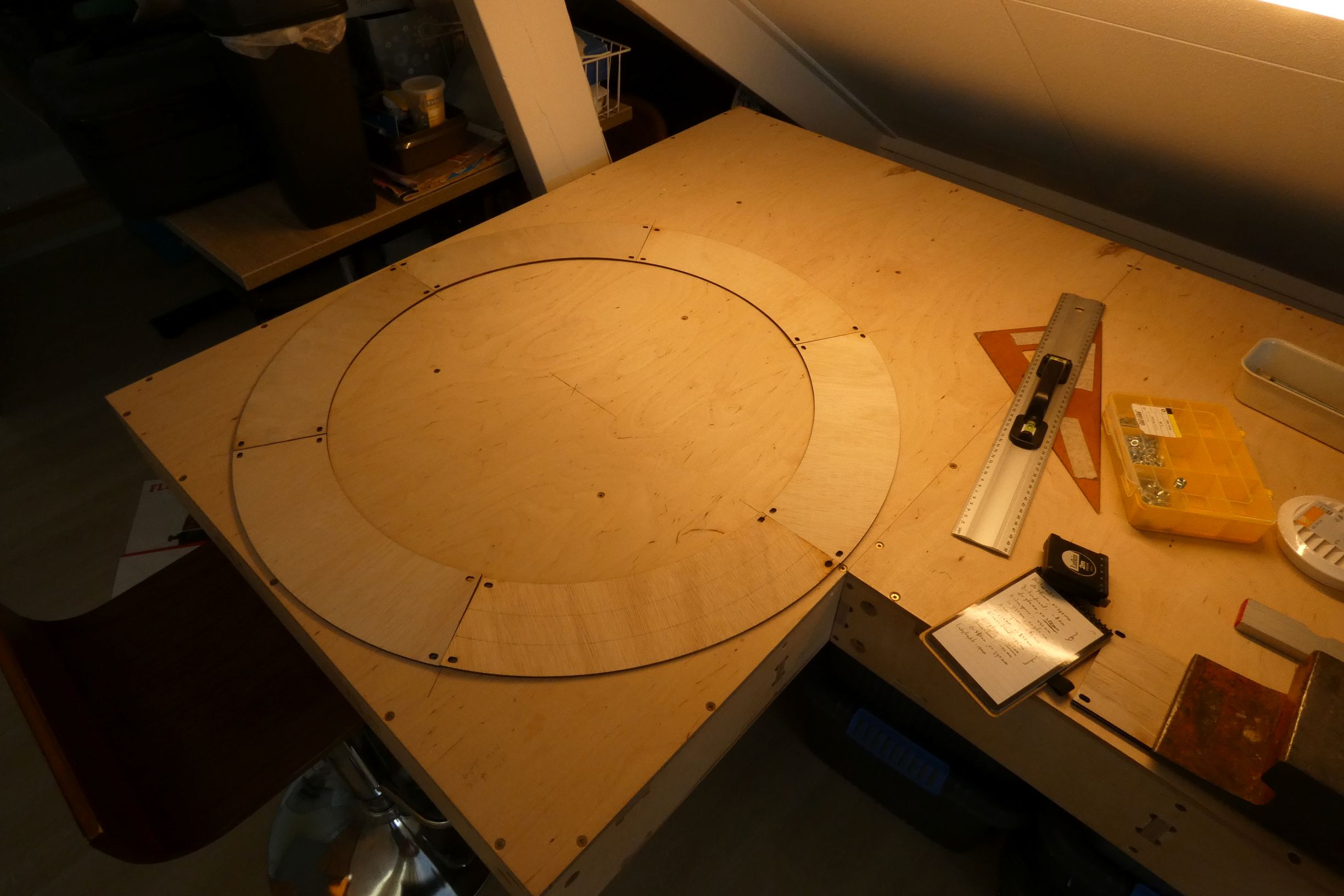

De stijglus bestaat uit segmenten van 60 graden die iemand voor me heeft gesneden uit 3 mm hout nadat ik eerder een kant en klare oplossing hed gekocht voor 2 rondjes maar met een krappere cirkel.

Rechts ligt mijn aanteken boekje met alle maten. Dus binnenkant, buitenkant, beide sporen en zowel diameter als radius in de tabel alsmede de relatieve afstanden.

Ben inmiddels wel wat verder maar had nog geen updates geplaatst.

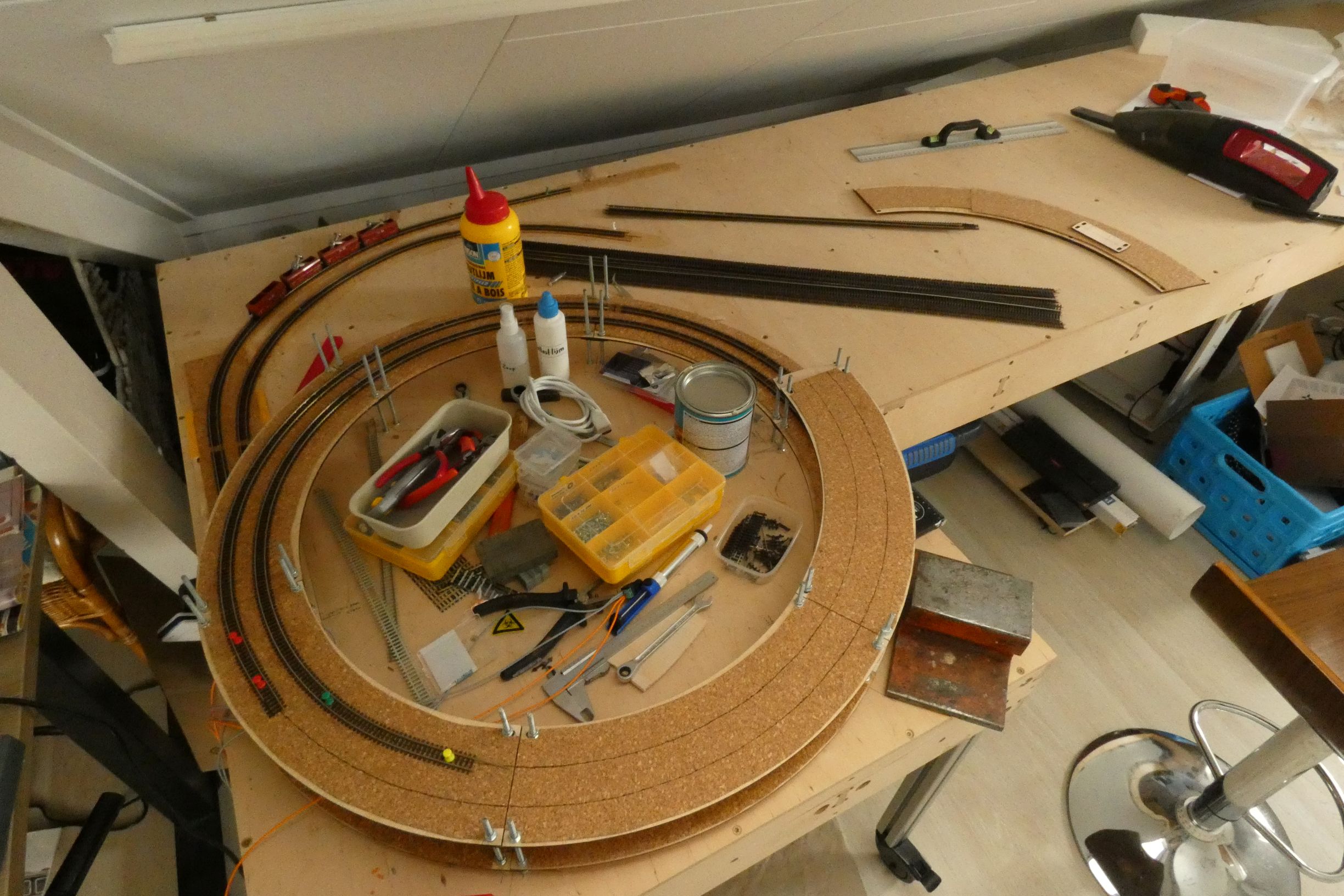

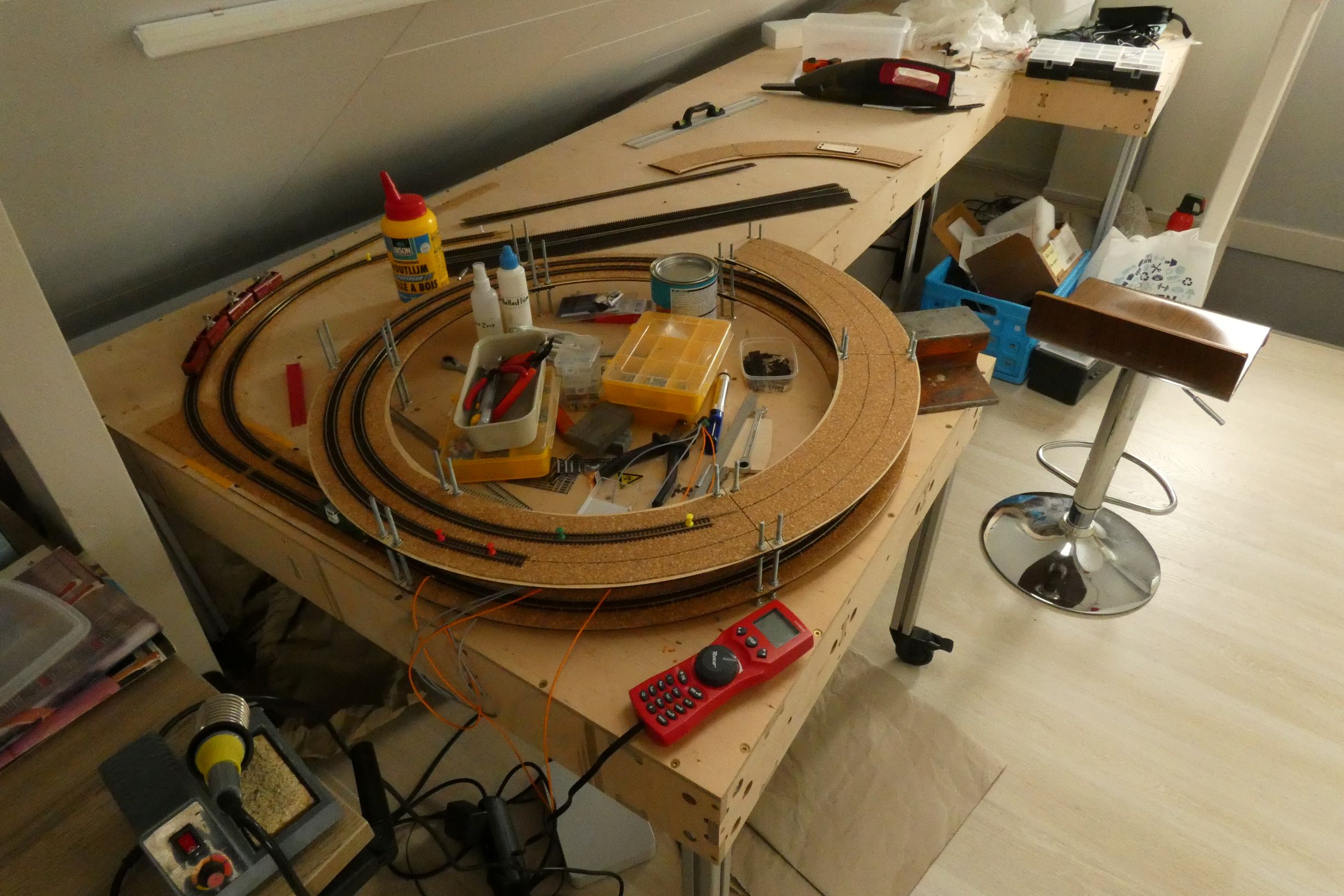

Er ligt inmiddels een paar meter rails nadat ik flink heb lopen foeteren op de eerste koppelingen met flexrails.
Inmiddels is dat een stuk beter gegaan en rijdt het eerste stuk prima. (Zo niet dan ligt het echt aan de lok en niet de baan )

Nu eerst het schaduw station gaan bouwen voordat de boven verdieping wordt gedaan.

Oh, De wig aan de kop van die 3 mm opgang is van 200gr papier. Gesneden in stukjes die steeds 1 cm langer zijn. Als je die op elkaar lijmt krijg je een wigje van ongeveer 2.8%. 1 A4tje bleek genoeg te zijn.

De helix draait eigenlijk de verkeerde kant op omhoog, nu heb je minder ruimte op het zichtbare gedeelte om daar een leuk tafereel te maken.

Er ligt inmiddels een paar meter rails nadat ik flink heb lopen foeteren op de eerste koppelingen met flexrails.
Inmiddels is dat een stuk beter gegaan en rijdt het eerste stuk prima. (Zo niet dan ligt het echt aan de lok en niet de baan )

denk dan eens aan trackswell, dat heeft mij geholpen.
met die koppelingen zelfs met de koppelingen in de bogen van de helix.
Ik heb zelfs een soort tooltje gemaakt om de rails met trackswell mooi in een bocht te solderen ( is wel metv radius 230 of 263 mm.) kan desnoods wel een ander frezen.

ben het wel met "Ben" eens , je heli-x naar de achterwand brengen en je hoeft maar enkEL 90° te draaien.

Ik heb heel veel varianten op de teken tafel (ok ... anyrail) gehad waarbij ik uit ging van zo ruim mogelijk uit komen bovenin.
Maar op het zichtbare deel leverde me dat te veel sores op waar ik totaal niet happy was met het ontwerp.

Pas nadat ik deze variant maakte kon ik daar een beetje een ontwerp maken wat mij aan stond en niet leek op het gebruikelijke rondje lang de buitenkant maar een beetje past in een Nederlands landschap.

kan je jouw anyrail gedachte met ons delen?

Schets in anyrail Op basis van die schets ben ik aan het bouwen geslagen.
Het lokaal verkeer wordt waarschijnlijk wel wat complexer boven in.

Dat hangt er een beetje af waar de overloop naar een haventje komt. Daar ben ik nog niet helemaal uit.
Links wordt waarschijnlijk een dijk waar je nog wat sporen kan zien van de oude spoorbrug voordat het een tunnel kwam.

Dat soort ideeen zitten er in mijn hoofd maar hebben nog geen vaste plek.

Vandaag het netwerk aangelegd naar de hoek waar dit staat zodat ik daar straks ook iets mee kan doen.
Best even een klus om overal achterlangs die netwerk kabel aangelegd te krijgen. Wat links van de baan is de naaimachine hoek van mijn vrouw.
Dus het was even zoeken naar een maintenance window omdat allemaal even opzij te trekken.
Maar gelijk flink de stofzuiger er op los gelaten waar je anders toch niet komt.

Netwerkkabel?
Heeft tegenwoordig niet iedereen het over een WIFI verbinding?
Dat is ook niet alles hoor, want mijn smart-tv staat nota bene op 3 meter van het modem in de zelfde ruimte en gaf telkens problemen met de internetverbinding.
Uiteindelijk heb ik er ook een kabel naar toe gelegd en nooit geen last meer gehad.

hvdkooij schreef: 23 aug 2025, 15:53 Vandaag het netwerk aangelegd naar de hoek waar dit staat zodat ik daar straks ook iets mee kan doen.
Best even een klus om overal achterlangs die netwerk kabel aangelegd te krijgen. Wat links van de baan is de naaimachine hoek van mijn vrouw.
Dus het was even zoeken naar een maintenance window omdat allemaal even opzij te trekken.
Maar gelijk flink de stofzuiger er op los gelaten waar je anders toch niet komt.

Ga je dan later ook alles op een centrale PC hebben en bestanden doorsturen naar je baan, of ga je ook vanuit je centrale PC de baan bedienen?
Ben ik schijnbaar toch niet de enige die niet op die WIFI only betrouwd.
