Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 16:22
door joopspoort
Eindelijk de tijd genomen om het fotowerk van mijn bouwproject eens in chronologische volgorde te plaatsen en te voorzien van korte beschrijvingen.
In 1974 begonnen met Märklin M-rails met een oud baanvoorbeeld en na 3 verhuizingen en 40jr later het project deels gesloopt en uitgebreid en nu met K-rails weer opgebouwd. Dus ook 3-rail maar nu met gelijkspanning gevoed. De 2e massarail geeft dan gelegenheid om ook alle wagons zonder speciale voorzieningen overal te kunnen detecteren. Ik zal, wanneer er weer iets te melden is, de voortgang van mijn project presenteren/aanvullen. Veel kijkplezier aan eenieder. Ik geniet ook van al jullie bijdragen en doe daar ook geregeld mijn voordeel mee. Dank daarvoor.
Groet, Joop

- 000 - Modelbaan nr 9 - 1959.JPG (529.54 KiB) 1287 keer bekeken

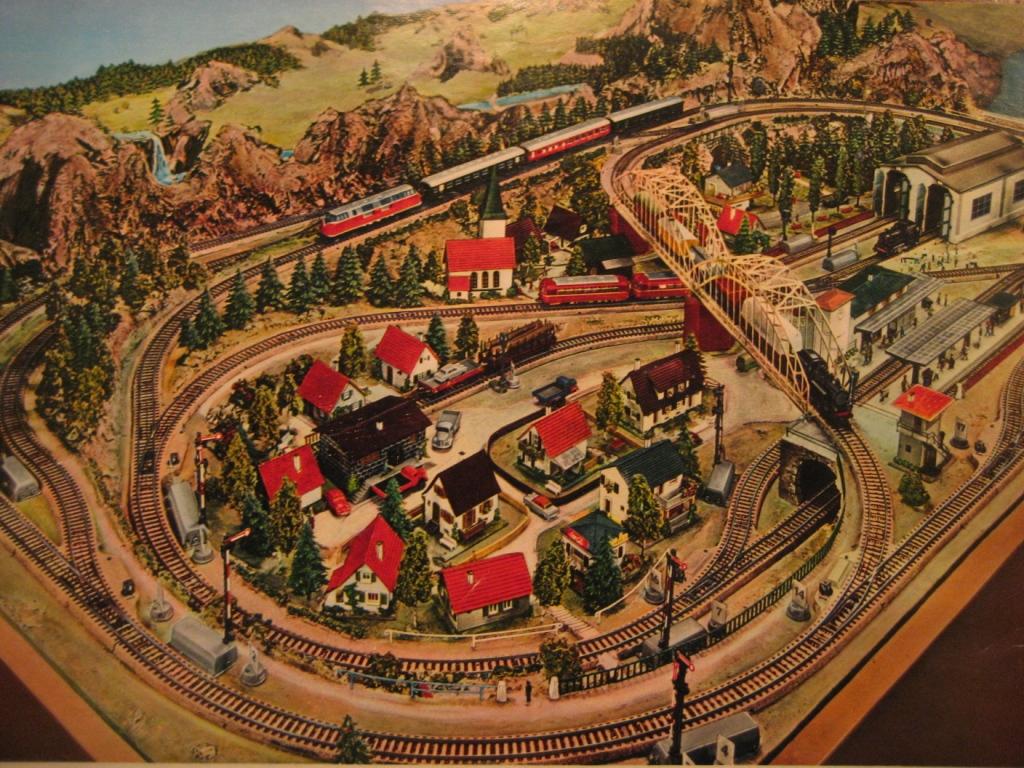

Basis: modelbaan nr. 9 (M-rails) uit Märklin catalogus 1959
wordt zsm vervolgd: moet alle bestanden verkleinen tot max 1Mb
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 19:40
door Marksintpancras

ben nieuwsgierig naar de plaatjes van hoe het er nu bij staat.

Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 19:53
door joopspoort
Hier een volgende serie beelden van de baan.

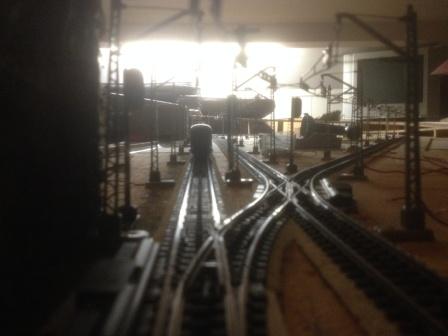

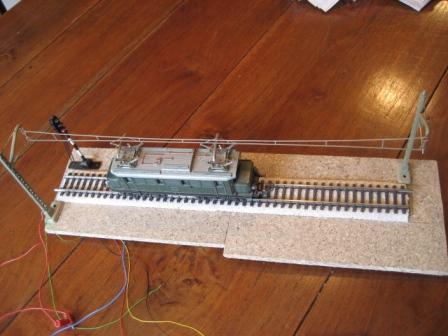

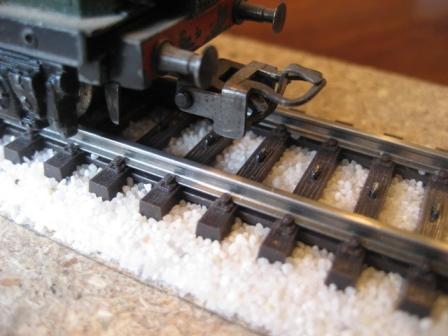

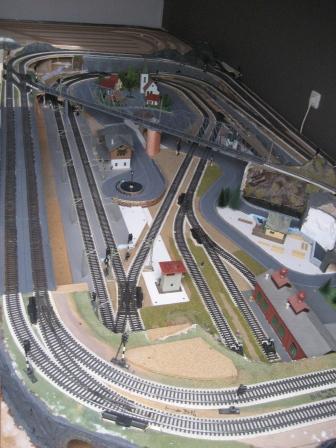

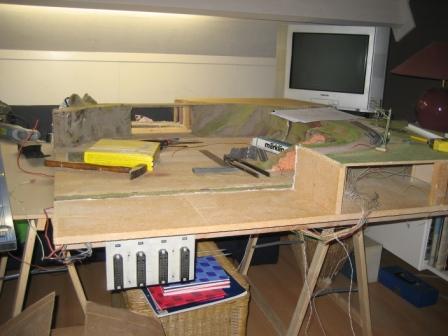

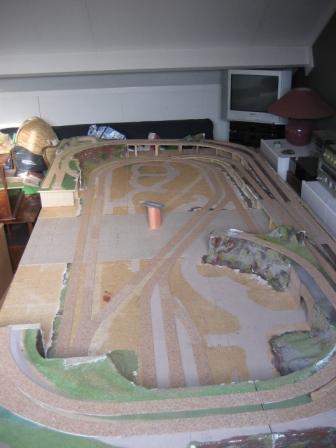

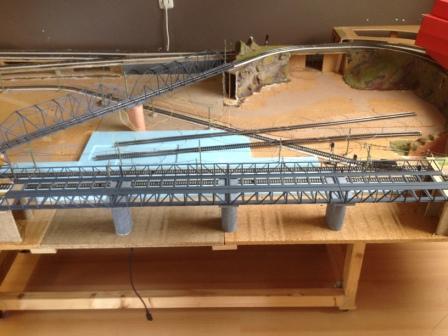

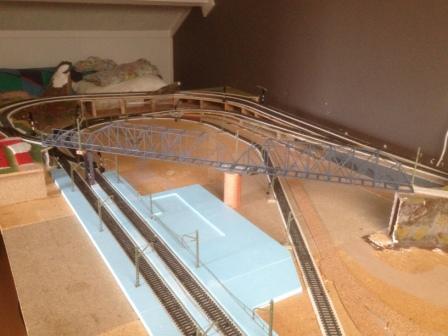

- 003 - Slopen oude tafel met M-rails.jpg (32.52 KiB) 1273 keer bekeken
De 8 stuks 32-aderige kabels (4 links en 4 rechts) en de bovenbouw aan de voorzijde
verwijderd. De besturing was destijds gepland met een zelfbouw computer vlgs de Hobby Computer Club - afdeling Modelspoor (HCC-M).
Ook nog delen aangestuurd gehad middels een PLC.

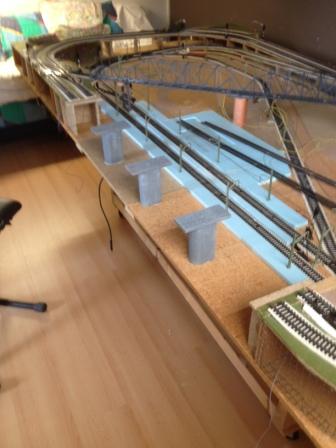

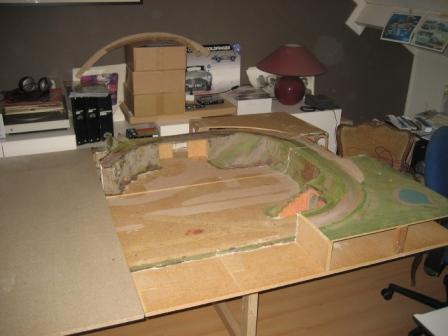

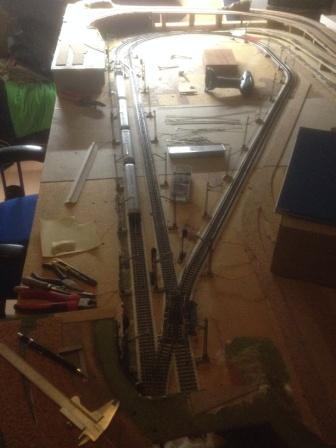

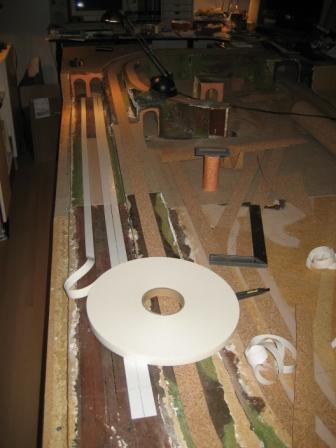

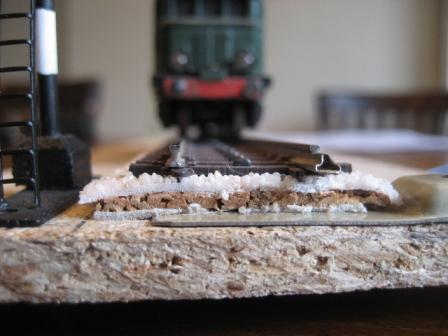

- 005 - Bestaande tafel 0,5 mtr langer.jpg (28.16 KiB) 1273 keer bekeken
Vulplaat van 0,5 mtr toegevoegd. Tafelmaat van de hoofdbaan wordt nu 3 x 1,5 mtr

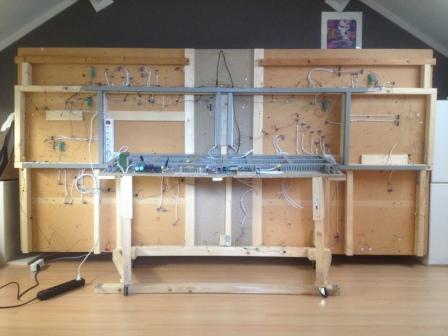

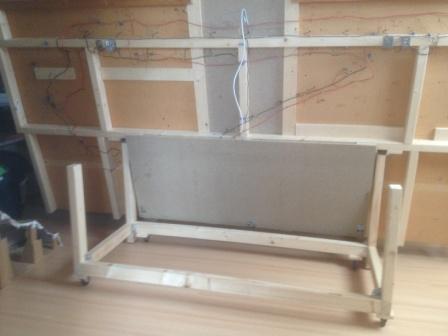

- 006A - electronicapaneel als contagewicht.jpg (23.24 KiB) 1273 keer bekeken

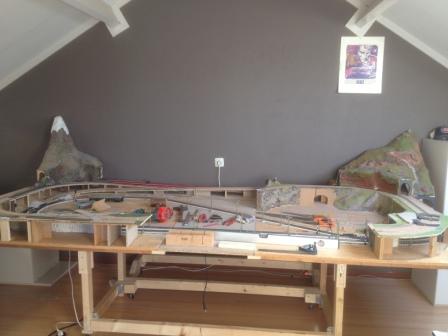

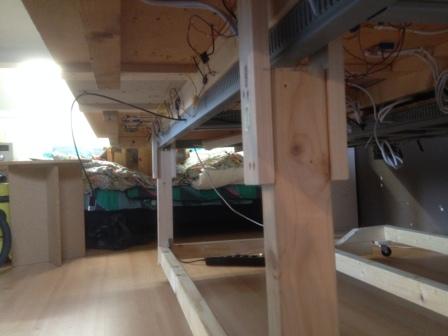

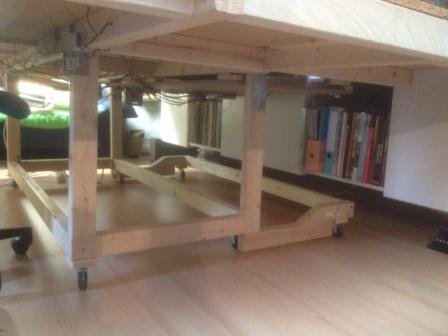

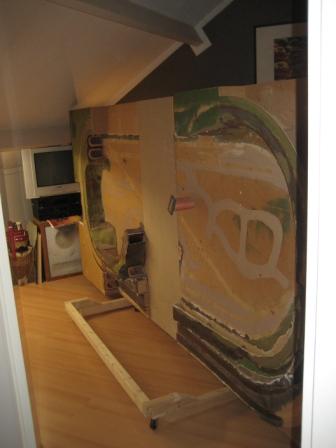

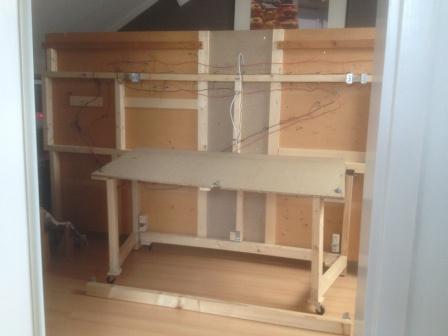

Tafelconstructie opklapbaar en verrijdbaar.

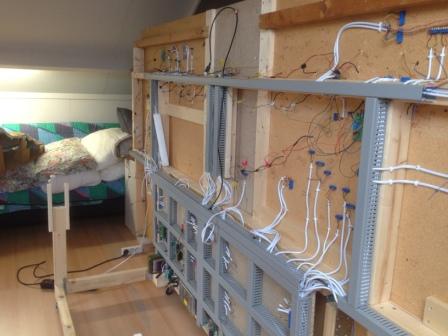

Het grijze paneel is het hardware paneel en werkt tevens als contragewicht voor de voorstetafelhelft. (scharnierpunt zit niet in het midden: dit punt wordt bepaald door de gekozen tafelhoogte).

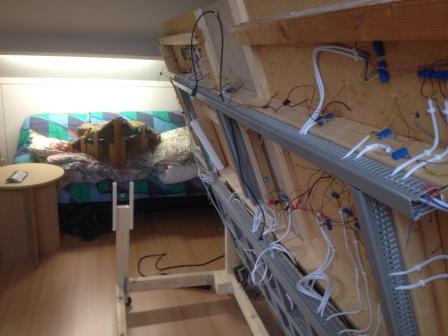

Het hardware paneel is bovenaan scharnierend opgehangen zodat dit naar voren omhooggeklapt kan worden om het baangedeelte erachter te kunnen bekabelen.

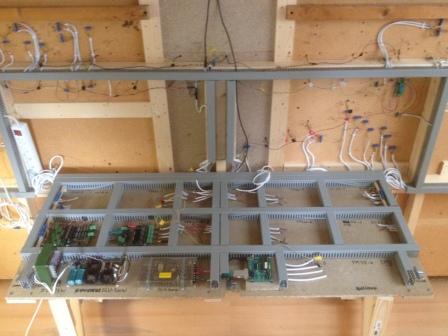

- 006B - electronicapaneel als werktafel.jpg (22.38 KiB) 1273 keer bekeken

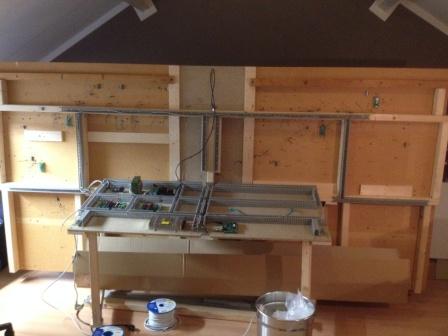

Hardwarepaneel als werktafel.
Door de voorste koppelbalk uit te nemen kunnen de zijframes naar binnen onder het hardwarepaneel gedraaid worden zodat hierop makkelijk de hardwaremodules gemonteerd kunnen worden.
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 20:51
door joopspoort
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 20:55
door joopspoort
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 21:10
door joopspoort

- 1592594584464.jpg (15.97 KiB) 1266 keer bekeken

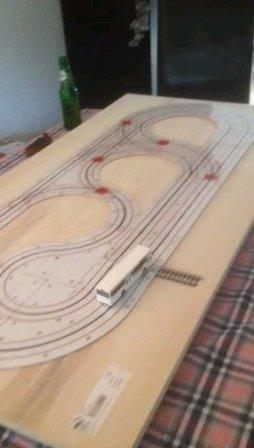

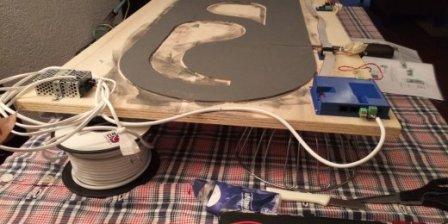

iCar testbaan met spoorovergang, afslagen en minimale berijdbare radius

- 1566669346824.jpg (24.31 KiB) 1266 keer bekeken
Met UCCI module aangesloten

- 1564896701655.jpg (16.64 KiB) 1266 keer bekeken
Wegdek voorzien van "asfalt" (Faller wegenverf)
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 19 aug 2023, 21:57
door Hans3
Hallo Joop,
Je hebt de daad snel bij het woord gevoegd
Het eerste plaatje uit de catalogus 1959 is al geweldig. Ik krijg meteen nostalgische gevoelens. Dat plaatje moet je altijd bewaren.
Je hebt het allemaal heel professioneel aangepakt. Wat een ingenieuze constructie.
De plaatjes geven een mooi beeld van je voortgang en wat leuk dat je ook auto's laat rijden.
Ik volg e.e.a. met veel plezier en kijk dan ook vol verwachting uit naar het vervolg.
m.vr.gr.
Hans
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 20 aug 2023, 17:02
door joopspoort
Dank je Hans voor het compliment.
Om niet op de kop onder de tafel(s) te moeten liggen heb ik de opklapconstructie bedacht en dat bevalt goed.
Hetzelfde heb ik ook gedaan met rangeerterrein 1 (tafel van 2,7 x 1,5 mtr) en rangeerterrein 2 (tafel van 1,2 x 0,94 mtr). De 3 tafels kunnen eenvoudig gekoppeld/ontkoppeld worden en het geheel is verrijdbaar om er aan alle zijden bij te kunnen. Hierover later meer.
Eerst nog een vervolg op de opbouw van de hoofdbaan.

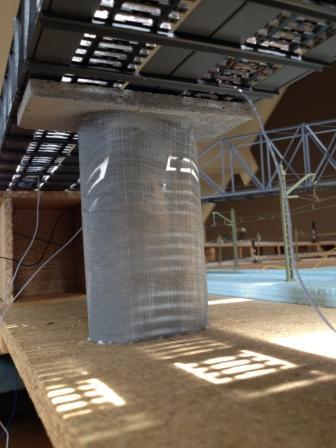

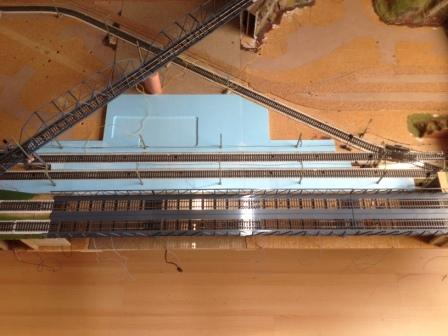

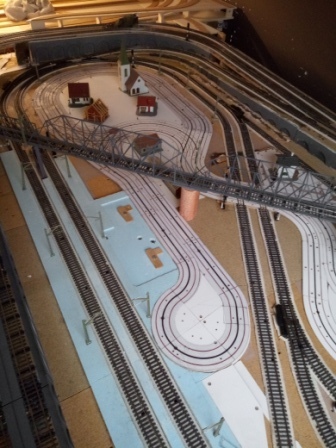

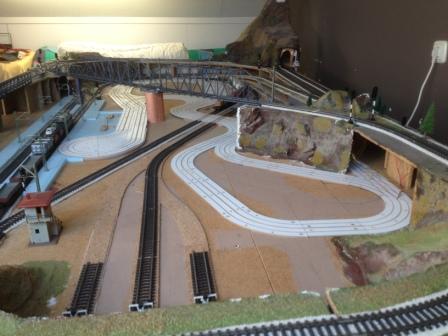

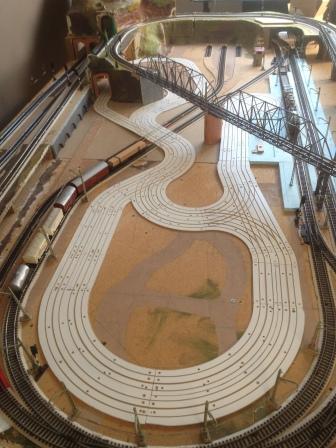

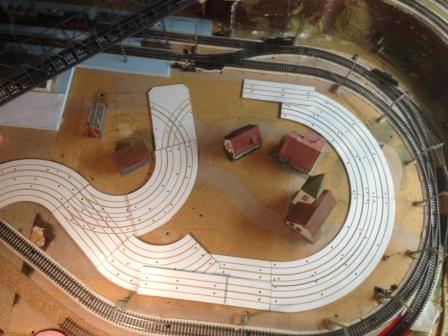

- 11_iCar weglay-out rond dorp op hoofdbaan.JPG (42.87 KiB) 1246 keer bekeken

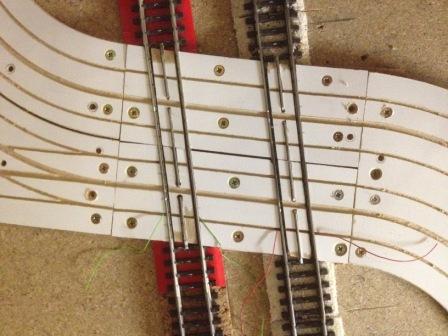

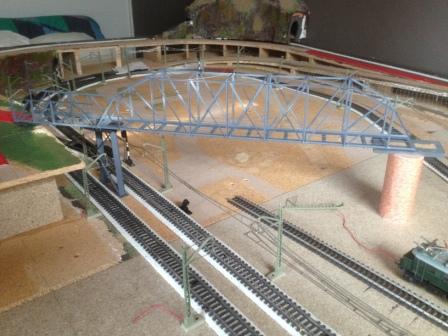

- 12_iCar dubbelspoor passage.JPG (37.25 KiB) 1246 keer bekeken
Bij deze spoorovergang heb ik de puntkontakten iets moeten verhogen (doorlopende strip op gesoldeerd)
De sleper onder de loc heeft hier geen moeite mee.

- 13_iCar weg lay-out bij emplacement.JPG (33.32 KiB) 1246 keer bekeken
Hier is nog een locloods gepland en rechts een houtzagerij met waterval die de houtzaagmolen aandrijft.

- 14_iCar weg lay-out gereed.JPG (46.5 KiB) 1246 keer bekeken

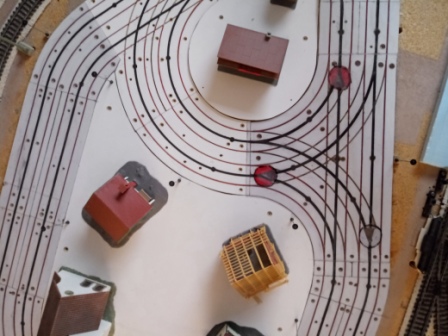

- 15_iCar weg lay-out met magneetstrip en zendlusbedrading.jpg (92.22 KiB) 1246 keer bekeken

- 16_iCar T-kruising met afslag servos bij dorp.jpg (76.77 KiB) 1246 keer bekeken

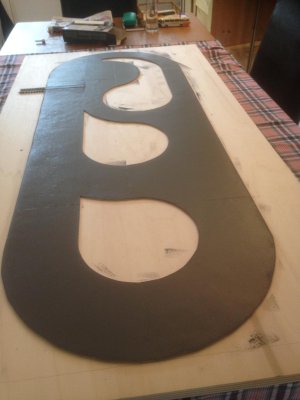

- 17_iCar wegdek geasfalteerd.jpg (40.57 KiB) 1246 keer bekeken
De toplaag van het wegdek is overhead folie van 0,4 mm dik met Faller wegenverf.
Belijning komt nog in een volgend verslag.
Groet, Joop
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 20 aug 2023, 21:15
door joopspoort
Nog een paar plaatjes voor vandaag:

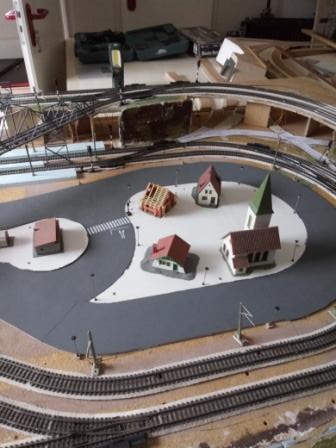

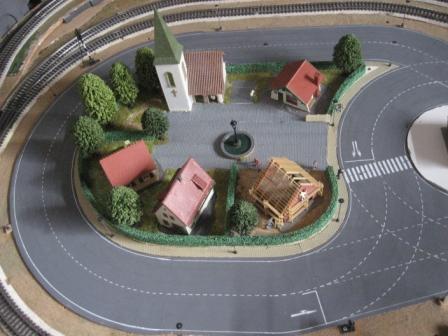

- 18_De weg rond het dorpje.JPG (36.13 KiB) 948 keer bekeken
Hier is de belijning van het wegdek goed te zien.

- 19_Zicht op dorpje vanaf station.JPG (28.73 KiB) 948 keer bekeken
Rechts voor het zebrapad moet nog een bushalte komen.

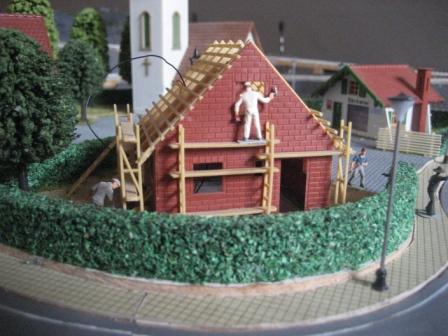

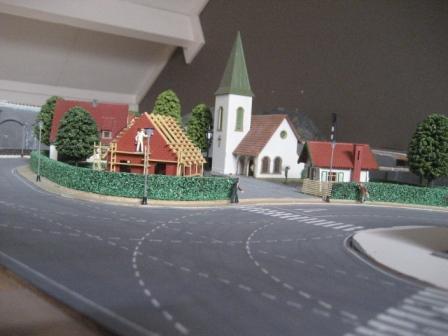

- 20_Huis in aanbouw .JPG (38.21 KiB) 948 keer bekeken
In de hoek van het dorpsplein was nog ruimte voor een huisje. Wordt druk aan gewerkt.

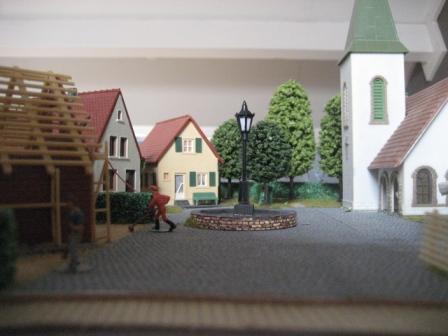

- 21_Dorpsplein.JPG (28.64 KiB) 948 keer bekeken
Vanaf het dorpsplein loop je het parkje in achter de kerk.

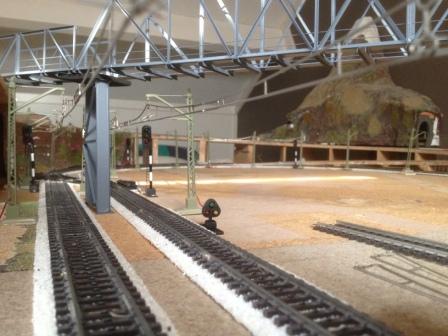

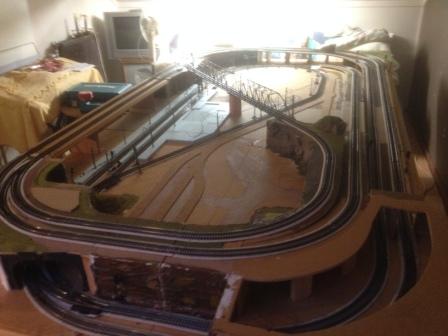

- 22_Hoofdbaan gezien richting berg.JPG (32.52 KiB) 948 keer bekeken
De berg op de achtergrond is nog van de oude baan.
Gemaakt van plankjes , 5 mm kippengaas met daar overheen stroken gipsverband.
Superlicht en oersterk (al gebouwd in 1974 !)

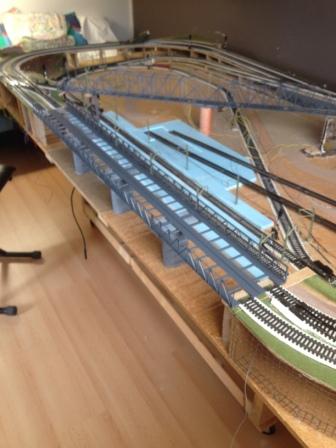

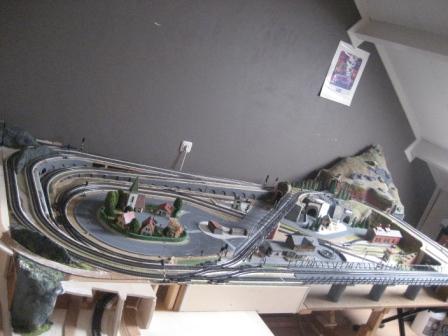

- 23_Hoofdbaan gezien richting Rangeerterrein 1.JPG (46.2 KiB) 948 keer bekeken

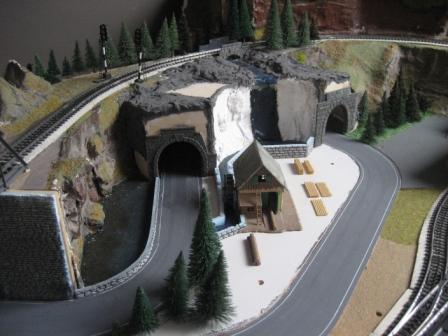

- 24_Houtzagerij met waterrad en waterval.JPG (35.23 KiB) 948 keer bekeken
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 22 aug 2023, 11:21
door Hans3
Hallo Joop,
Rijdende auto's vind ik echt een extra dimensie. Mijn vrouw wilde die ook, maar ik heb er geen ruimte voor.
De belijning is trouwens mooi strak. Hoe heb je dat voor elkaar gekregen?
Kippengaas en gipsverband is nog steeds een beproefde methode voor het maken van bergen. Ik heb nog wat gipsverband liggen, maar ik gebruik ook voor mijn rotsen en bergen alleen XPS.
m.vr.gr.
Hans
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 22 aug 2023, 22:06
door joopspoort
Hallo Hans,

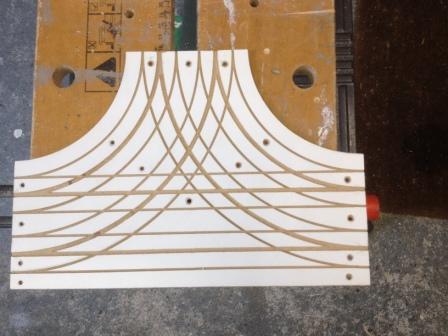

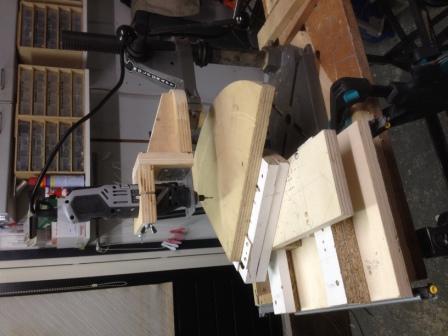

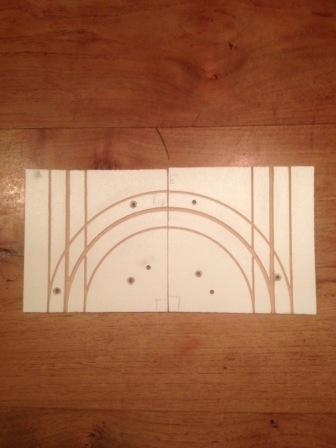

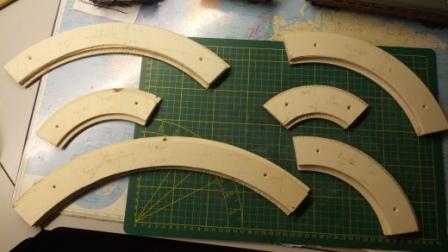

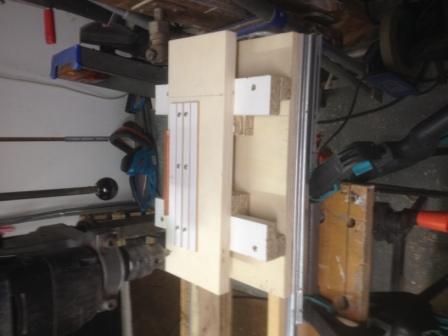

de wegbelijning heb ik getekend met speciaal daarvoor gefreesde mallen.
(ik was toch eenmaal bezig met frezen van de wegdelen).

- 25_Tekenmallen voor wegbelijning.jpg (30.73 KiB) 913 keer bekeken
Gr, Joop
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 24 aug 2023, 11:45
door Hans3
Hallo Joop,
Dat is handig.
Maar de zebra en de pijlen op de weg zijn ook netjes.
m.vr.gr.
Hans
Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 24 aug 2023, 20:55
door joopspoort
Hans3 schreef: 24 aug 2023, 11:45
Maar de zebra en de pijlen op de weg zijn ook netjes.
Dat zijn stickers

Re: Baan 009XL met station Sankt Niklaus
Geplaatst: 30 aug 2023, 18:04
door DTS
Markenburg verkoopt trouwens sjablonen voor de belettering van de weg. Kan je ze met een witte stift of kwast maken.
