Hallo allemaal.
In dit draadje wil ik een vervolg maken over de bouw van mijn modelspoorbaan Hoekdam naar Nederlands voorbeeld.
Als eerste het spoorplan een heel simpel rondlopen baantje, welke is opgebouwd uit 6 modules.
Rechts zijn twee opstel sporen zichtbaar net buiten de achtergrond.
In het midden het station met daar links van tegen de achtergrond de Blik fabriek, tegen over het station een klein emplacement met Van Gent & Loos goederenloods en laad en losweg.
Links in de hoek het VAM laadstation en meer naar links de weegbrug en lading mal.
Tussen het bureau en werkbank een uitneembaar stuk (module nr. 6) zodat als ik niet aan het rijden ben makkelijk de kamer in een uit kan lopen.
De bediening wordt gedaan vanaf twee bedienings- panelen.
Deze stellen seinhuizen voor links Post T en rechts Post I, de schakelaars stellen de handels voor van een handelinrichting.
Eerst worden de wissels bediend en dan het sein en vervolgens gaat er een lamp branden rijweg ingelegd.
Vervolgens wordt het sein weer is stand stop gezet en gaat de lamp rijweg ingelegd weer uit.
Bij een foutieve bediening gaat de lamp rijweg ingelegd knipperen.
Twee Arduin’s verzorgen de logica en besturing van wissels en seinen, deze twee arduins zijn onderling met elkaar via seriele communicatie verbonden voor interlocks tussen beide posten T en I.
Voor het rijden gebruik ik een eigenbouw DCC systeem.
Dan nu een paar plaatjes van de modelspoorbaan zelf.
Binnen kort zal ik laten zien met wat ik nu aan het bouwen ben.
Heeft iemand vragen of wil iets weten over bijvoorbeeld het gebruik van een Arduino of het toepassen van een snijplotter of een 3d printer stel dan gerust je vraag hier in het draadje.

Mvg Ronald Hofmeester.

Wat leuk! Mooie baan zeg.

Vooral die bediening, dat zie je niet vaak meer.

Leuk dat je verslag hier wordt voortgezet Ronald

Leuk ,dat we je bouw weer kunnen volgen. Ik deed altijd veel ideeen op. Succes en groeten,Richard

Zeer fraai nog altijd Ronald!

Benieuwd naar je verdere bouwsels die zoals altijd weer erg vernuftig en technisch doordacht zullen zijn.

Groeten,
Jelmer


Verzonden vanaf mijn iPhone met Tapatalk

Dit zie ik graag prachtig, ik hoop zelf ook ooit zover te komen.

Als eerst iedereen bedankt voor de complimenten.

Update Stationsstraat.

In het voorjaar van 2019 heb ik besloten om van mijn modelspoorbaan welke een point to point baan was om te bouwen naar een rondlopende baan.
Daarvoor heb ik module 5 en 6 toegevoegd.
Toen ging ik nadenken wat ik met deze extra ruimte kon gaan doen.
Ik had inmiddels een snijplotter aangeschaft een begon een paar huisjes te bouwen.
Na wat passen wist ik dat op deze plek de stationsstraat zou gaan komen.
Er werd ook een 3d printer aangeschaft zodat dakpannen maar ook de details zoals ornamenten kon printen.

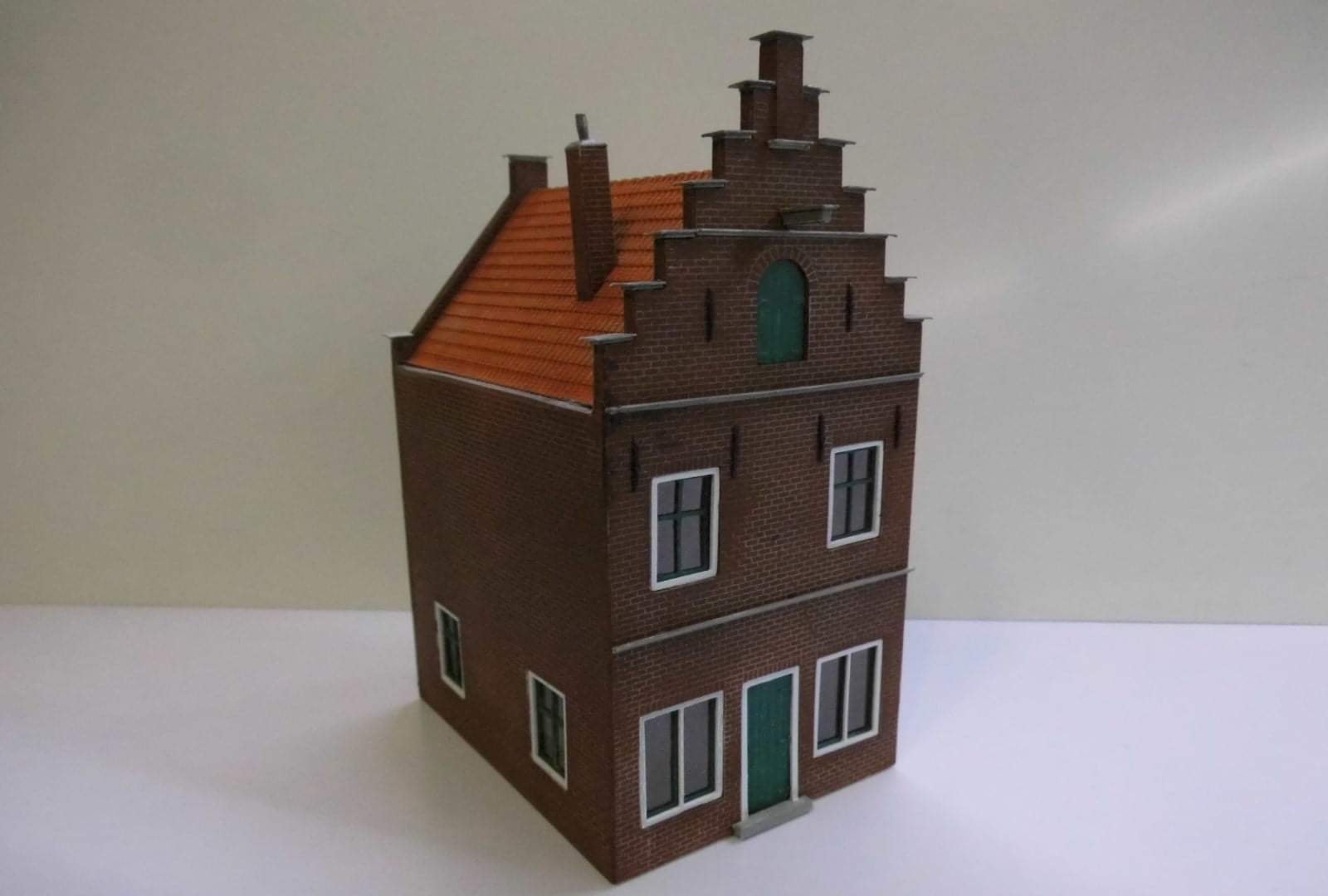

Het werden huisjes waarvan de wanden uit styreen met de snijplotter en ramen, deuren, details zoals muurankers uit PLA met de 3d printer werden geprint.
Toen de huisje klaar waren kon ik gaan beginnen met het inmeten van de weg en stoep.
Deze worden tegel voor tegel, klinker voor klinker en trottoirband voor trottoirband getekend.
De trottoirbanden worden 3d geprint en de klinkers en stegels met de snijplotter.
Hier gaat heel veel werk inzitten.
Dit is hoe het er nu uitziet.
Als ik weer een stuk verder ben met de aanleg van de straat en stoep zal ik hier weer een update plaatsen.

M.v.g. Ronald Hofmeester.

Mooi straatje Ronald!

Hier nog een aanvulling over de stoep en trottoir.

Deze bestaan uit vier delen een grijs deel 3d geprint met een 0,2mm nozzle deze bevat de details zoals trottoirband en trottoirkolk en een roze deel met een 0,4 mm nozzle geprint bevat geen details en dient alleen maar voor ondersteuning.
Hierover komt een met de snijplotter gesneden styreen plaatje van 0,5 mm en daarover een styreen plaatje waar de stoep tegels zijn ingegraveerd met de snijplotter.
Op de foto zie boven in beeld trottoir in opbouw en onder geheel samen gebouwd.
Een stukje in detail.
M.v.g. Ronald Hofmeester.

Ronald je hebt de plotter en 3d printer al goed onder de knie, je huisjes zien er heel mooi en strak uit.

Mooi allemaal Ronald

Verstuurd vanaf mijn SM-G973F met Tapatalk

Mag ik vragen wat voor snijplotter je gebruikt ? (Al heb ik wel een vermoeden )

Marty,

Ik heb een silhouette portrait 2, plaat styreen van 0,5 mm is de maximale dikte die die aan kan met snijden.
Ben er heel erg tevreden over.
Als ik een nieuw apparaat zou moeten aanschaffen dan zou ik voor een laser snijder kiezen.

M.v.g. Ronald Hofmeester.

Mooie baan !

Groet,
GND

Schitterend

Ik heb net dit bouwverslag vanaf het begin bekeken, mooie baan.
Ziet er smaakvol uit. Zag op 1 van de eerste foto's het zonnetje ook lekker schijnen .
Dat pompstation van Purfina is ook heel goed gelukt, mooi nostalgisch jaren 50 sfeertje.

Ga je nog meer posten?

Marius

Bij deze weer een update.
De werkzaamheden aan de stationsstraat gaan gewoon verder wat ik hier laat zien loopt een klein stukje achter dan met wat ik nu aan het bouwen ben.
De weg en stoep zijn inmiddels klaar, de klinkers en stoep tegels zijn met de snijplotter gemaakt en de stoepranden met de 3d printer.
Voor de huisjes heb ik een fundatie gemaakt hier komen de huisjes los op te staan maar kunnen ze niet schuiven, op de fundatie moet nog een beugeltje komen voor de verlichting van de huisjes.
De volgende stap wordt het bouwen en plaatsen van muurtjes, aanbouw, schutting, schuur, enz.
Ik ben begonnen met de aanbouw van de buurtsuper de 4 = 6.
Eerst maak ik een 3d tekening.
Dan deel ik de tekening op in wat ik met de 3dprinten ga doen en wat ik met snijplotter gaat doen.
In onderdelen ziet het er dan zo uit.
De volgende stap is alles schilderen en samen bouwen.
Hier zie je de aanbouw tussen de huizen ook zie dat er twee muren staan tussen de twee rechter gebouwen.
Binnen kort weer meer.
Tot de volgende update.
M.v.g. Ronald Hofmeester.

Nog steeds leuk bezig Ronald !

Ik volg je al op Facebook en ik vind het geweldig wat je allemaal maakt .

Verstuurd vanaf mijn SM-G991B met Tapatalk

Update.

Na lang uitstellen toch maar het besluit genomen om te stoppen met de bouw van mijn modelspoorbaan als gevolg van mijn gezondheid.
Mijn gezondheid en slechtziendheid zorgen er voor dat het mij niet meer lukt om te kunnen genieten van de bouw van mijn modelspoorbaan.
Het grootse probleem is het zien van diepte daarom loop ik buiten met een taststok.
Omdat kijken/zien heel inspannend is heeft dat gevolgen voor mijn bloedsuiker waardoor mijn bloedsuikerspiegel snel is ontregeld.
Inmiddels heb ik de hele modelspoorbaan afgebroken en spullen verkocht.
Wat nu ga doen is het bouwen van statische model (treinen) in een iets grotere schaal 1:43,5 i.p.v. 1:87.

Einde van dit draadje ?

Nee ik heb nog genoeg archief materiaal om dit draadje te vullen.

Eerst wat foto’s van voor de afbraak van de baan.
Ik zal een nieuw draadje gaan beginnen in Schaal 0 / Doe-het-zelf /
Het zal gaan over de bouw van een Wadloper DH1 waar ik al meer dan een jaar mee bezig ben geweest.
Alles is door mij zelf getekend en geprint met een simpele FDM 3d printer.

Bij deze een preview foto.
Tot binnen kort in mijn nieuw draadje te vinden in Schaal 0 / Doe-het-zelf /

M.v.g. Ronald Hofmeester.

Ik ben zeer benieuwd hoe dat er allemaal uit gaat zien maar jou te kennen word het weer heel mooi .

Verstuurd vanaf mijn SM-G991B met Tapatalk

Jammer Ronald. Ik heb je draadje altijd met veel interesse gevolgd. Maar ik heb alle hoop dat het met je Spoor 0 goed gaat komen nu ik je wadloper heb gezien.
Ik zal ook dit draadje volgen. Groeten,Richard

Altijd een lastige keuze, maar vaak zijn de lastige keuzes een deur naar een mooier leven....

Tegeltje

Veel succes, spoor 0 is echt onwijs gaaf!!!

Verstuurd vanaf mijn SM-G991B met Tapatalk

Ha Ronald,
Jammer dat dit project stopt, al is het begrijpelijk. Ik volg je Wadloper wel

Iedereen bedankt voor de positieve berichten.

M.v.g. Ronald hofmeester.
