Eindelijk de tijd genomen om het fotowerk van mijn bouwproject eens in chronologische volgorde te plaatsen en te voorzien van korte beschrijvingen.
In 1974 begonnen met Märklin M-rails met een oud baanvoorbeeld en na 3 verhuizingen en 40jr later het project deels gesloopt en uitgebreid en nu met K-rails weer opgebouwd. Dus ook 3-rail maar nu met gelijkspanning gevoed. De 2e massarail geeft dan gelegenheid om ook alle wagons zonder speciale voorzieningen overal te kunnen detecteren. Ik zal, wanneer er weer iets te melden is, de voortgang van mijn project presenteren/aanvullen. Veel kijkplezier aan eenieder. Ik geniet ook van al jullie bijdragen en doe daar ook geregeld mijn voordeel mee. Dank daarvoor.
Groet, Joop

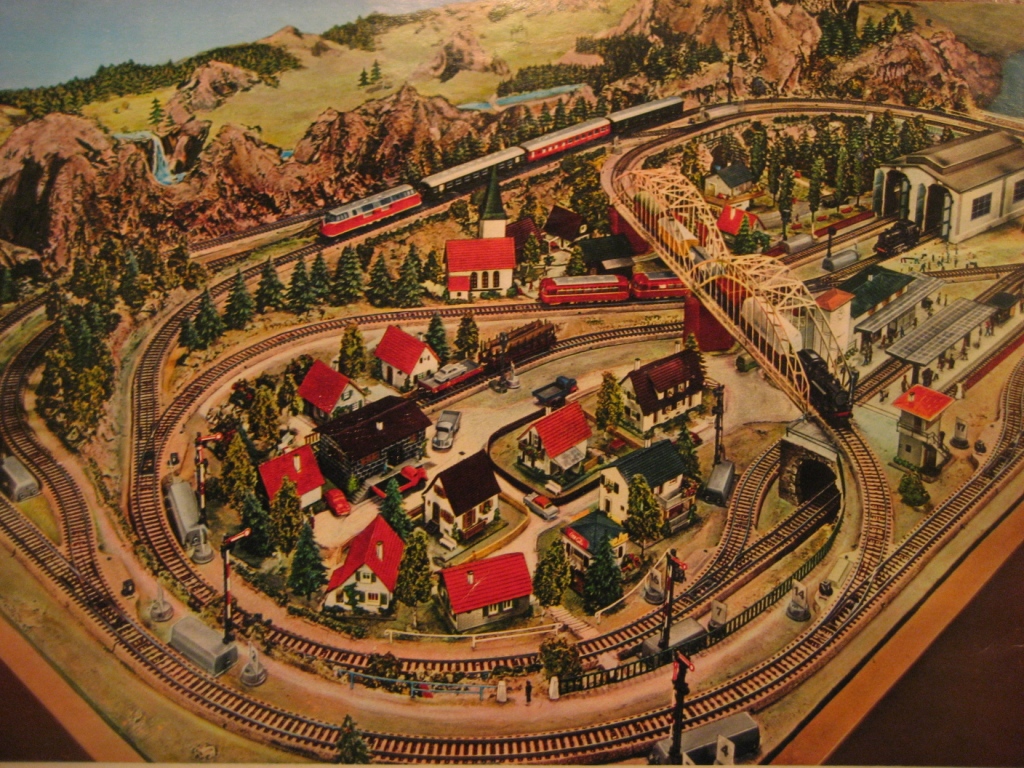

Basis: modelbaan nr. 9 (M-rails) uit Märklin catalogus 1959

wordt zsm vervolgd: moet alle bestanden verkleinen tot max 1Mb

ben nieuwsgierig naar de plaatjes van hoe het er nu bij staat.

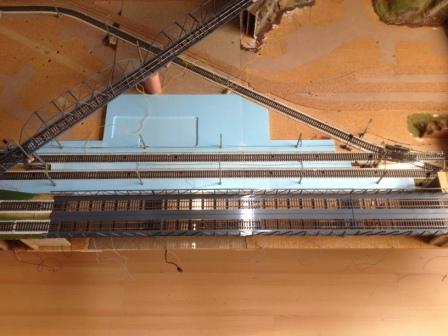

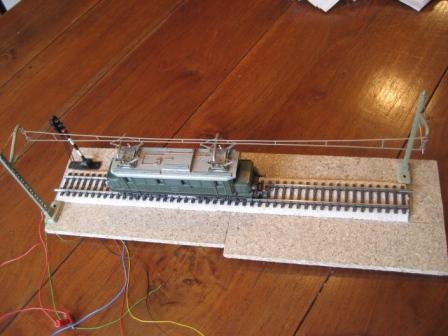

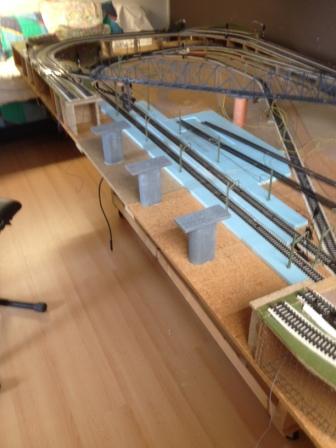

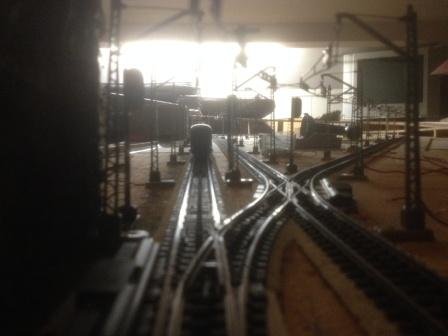

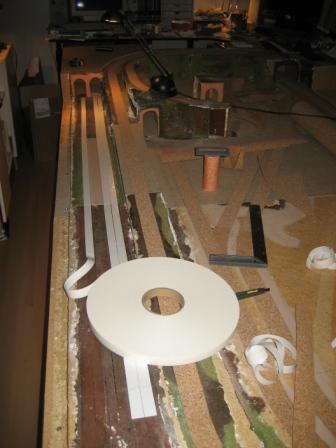

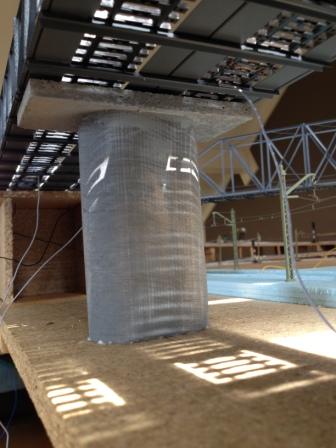

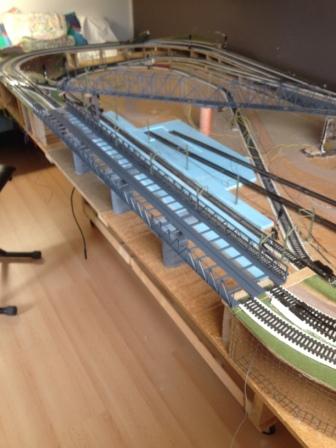

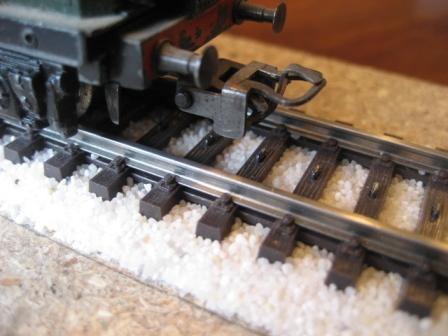

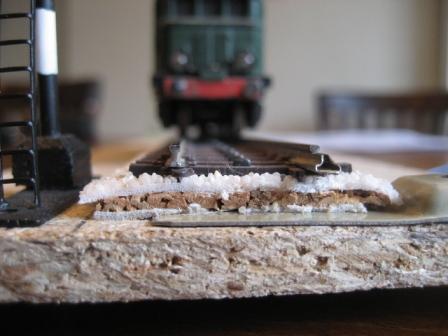

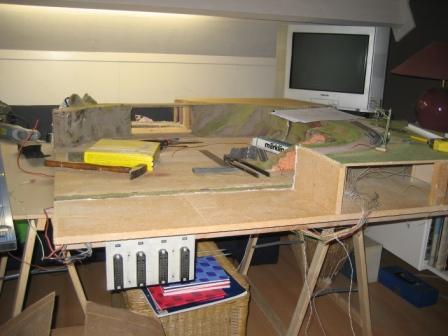

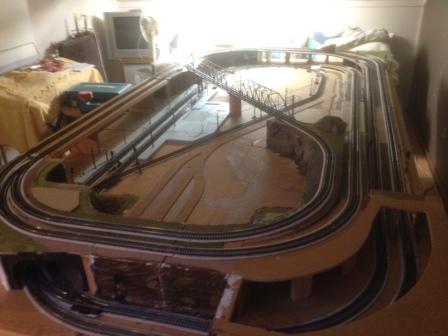

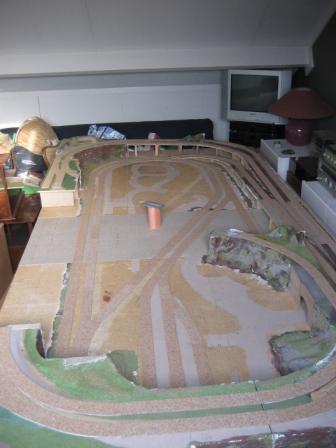

Hier een volgende serie beelden van de baan. De 8 stuks 32-aderige kabels (4 links en 4 rechts) en de bovenbouw aan de voorzijde
verwijderd. De besturing was destijds gepland met een zelfbouw computer vlgs de Hobby Computer Club - afdeling Modelspoor (HCC-M).

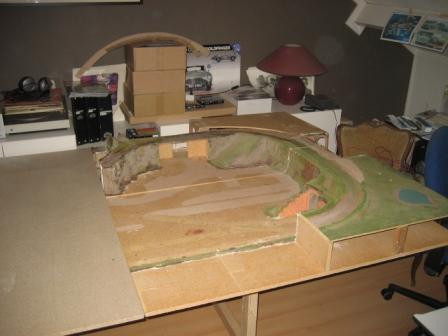

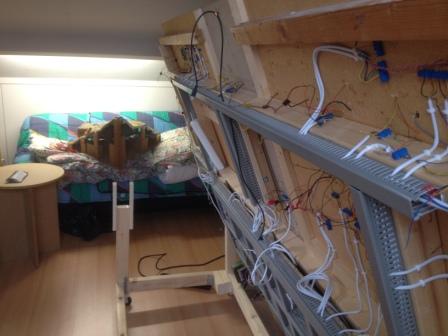

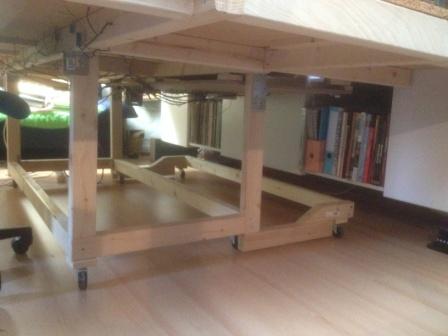

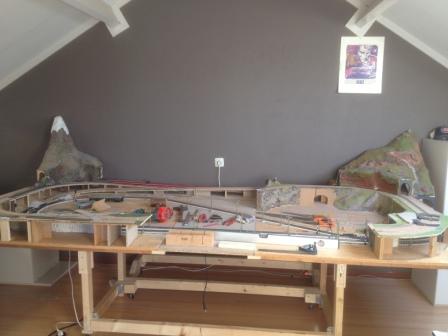

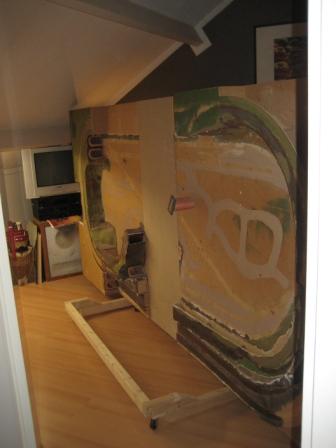

Ook nog delen aangestuurd gehad middels een PLC. Vulplaat van 0,5 mtr toegevoegd. Tafelmaat van de hoofdbaan wordt nu 3 x 1,5 mtr Tafelconstructie opklapbaar en verrijdbaar.

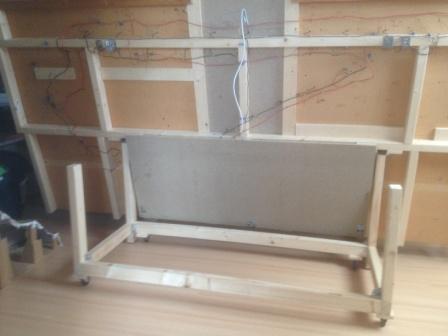

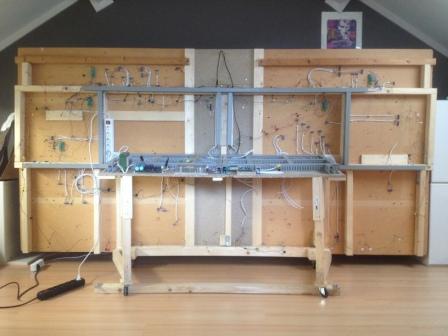

Het grijze paneel is het hardware paneel en werkt tevens als contragewicht voor de voorstetafelhelft. (scharnierpunt zit niet in het midden: dit punt wordt bepaald door de gekozen tafelhoogte).

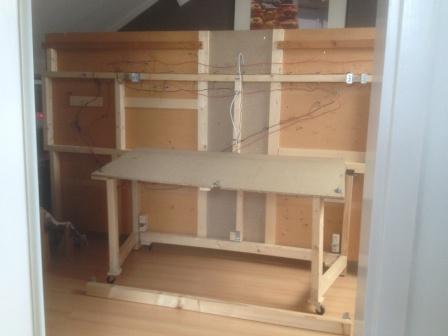

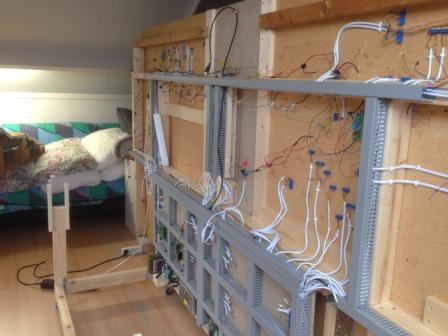

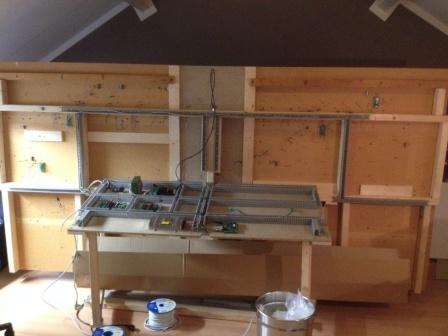

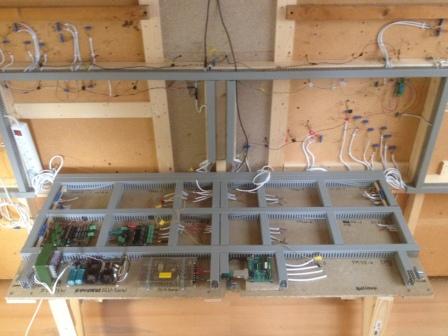

Het hardware paneel is bovenaan scharnierend opgehangen zodat dit naar voren omhooggeklapt kan worden om het baangedeelte erachter te kunnen bekabelen. Hardwarepaneel als werktafel.

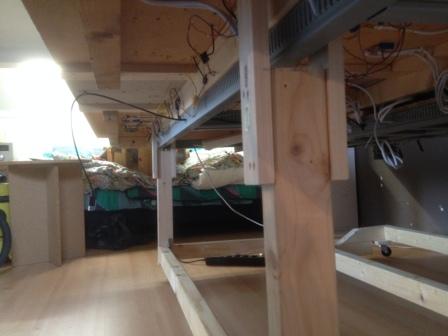

Door de voorste koppelbalk uit te nemen kunnen de zijframes naar binnen onder het hardwarepaneel gedraaid worden zodat hierop makkelijk de hardwaremodules gemonteerd kunnen worden.

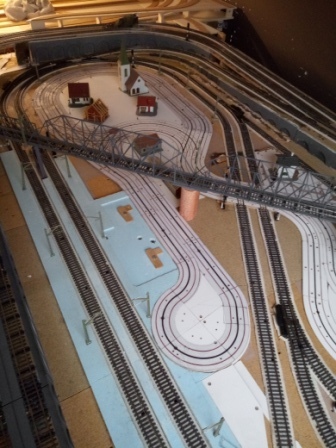

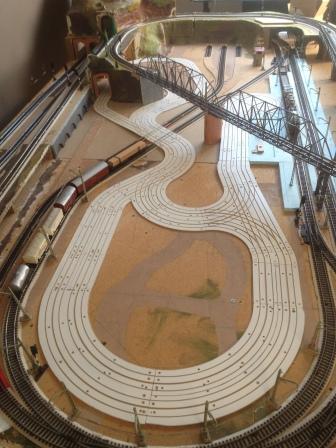

De eerste Dinamo modules. Besturing gebeurt middels iTrain (en iCar voor de auto's)

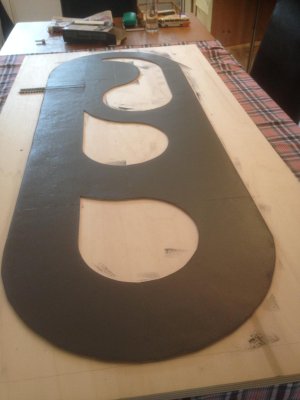

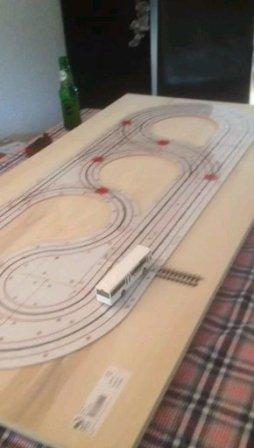

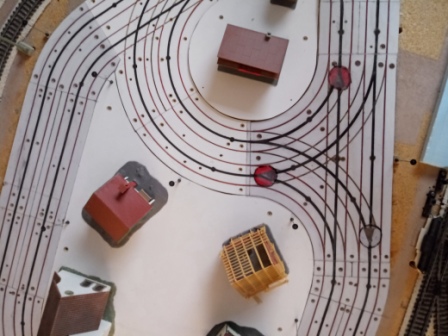

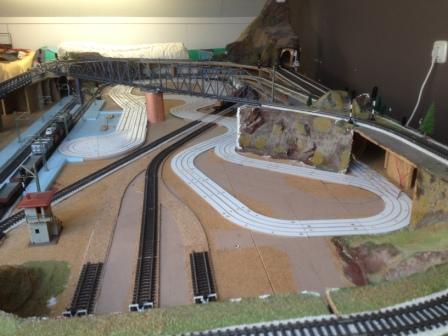

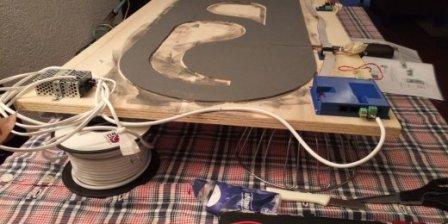

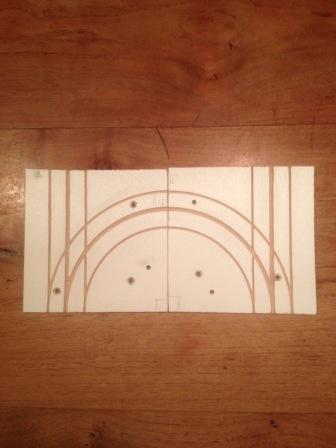

iCar testbaan met spoorovergang, afslagen en minimale berijdbare radius
Met UCCI module aangesloten

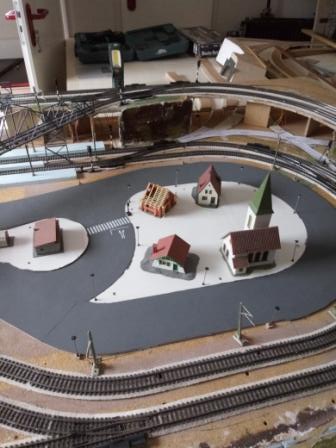

Wegdek voorzien van "asfalt" (Faller wegenverf)

Hallo Joop,

Je hebt de daad snel bij het woord gevoegd

Het eerste plaatje uit de catalogus 1959 is al geweldig. Ik krijg meteen nostalgische gevoelens. Dat plaatje moet je altijd bewaren.

Je hebt het allemaal heel professioneel aangepakt. Wat een ingenieuze constructie.
De plaatjes geven een mooi beeld van je voortgang en wat leuk dat je ook auto's laat rijden.
Ik volg e.e.a. met veel plezier en kijk dan ook vol verwachting uit naar het vervolg.

m.vr.gr.

Hans

Dank je Hans voor het compliment.
Om niet op de kop onder de tafel(s) te moeten liggen heb ik de opklapconstructie bedacht en dat bevalt goed.

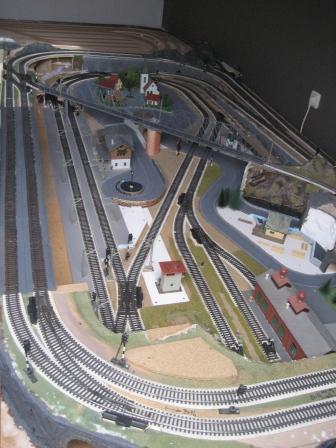

Hetzelfde heb ik ook gedaan met rangeerterrein 1 (tafel van 2,7 x 1,5 mtr) en rangeerterrein 2 (tafel van 1,2 x 0,94 mtr). De 3 tafels kunnen eenvoudig gekoppeld/ontkoppeld worden en het geheel is verrijdbaar om er aan alle zijden bij te kunnen. Hierover later meer.

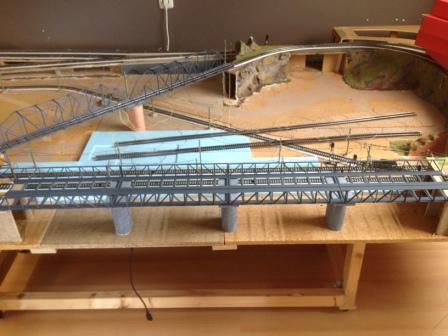

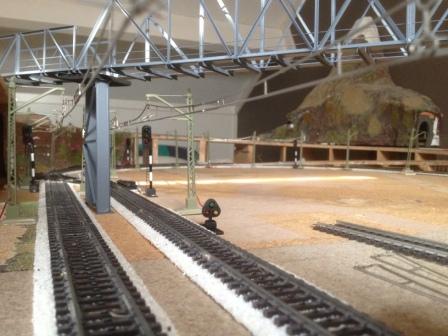

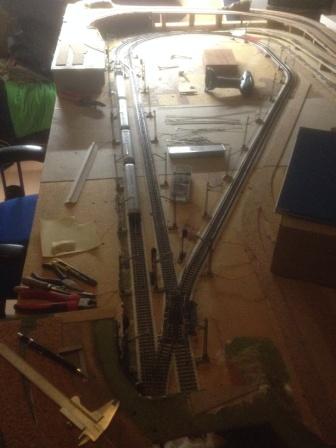

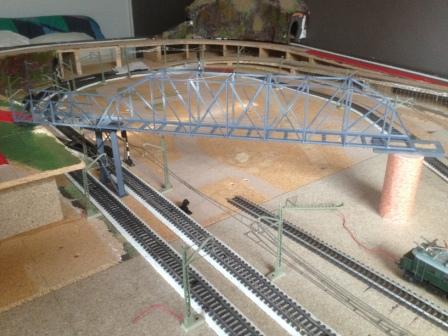

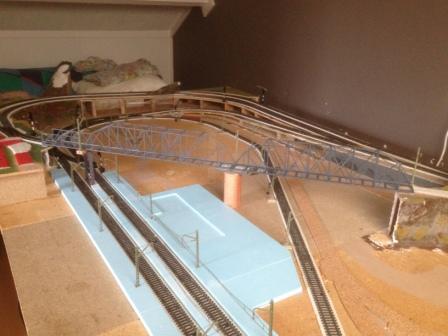

Eerst nog een vervolg op de opbouw van de hoofdbaan.

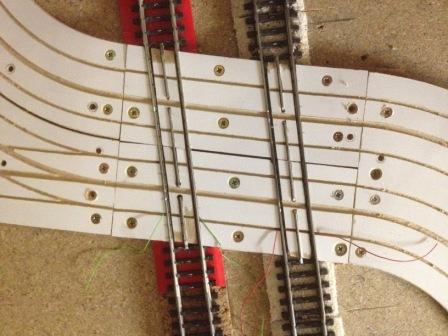

Bij deze spoorovergang heb ik de puntkontakten iets moeten verhogen (doorlopende strip op gesoldeerd)

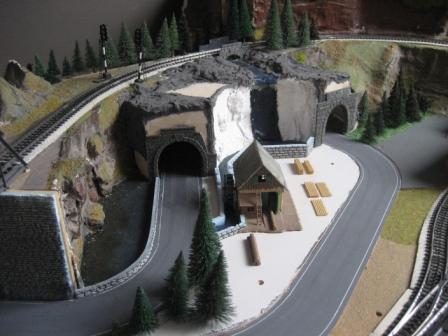

De sleper onder de loc heeft hier geen moeite mee. Hier is nog een locloods gepland en rechts een houtzagerij met waterval die de houtzaagmolen aandrijft. De toplaag van het wegdek is overhead folie van 0,4 mm dik met Faller wegenverf.
Belijning komt nog in een volgend verslag.

Groet, Joop

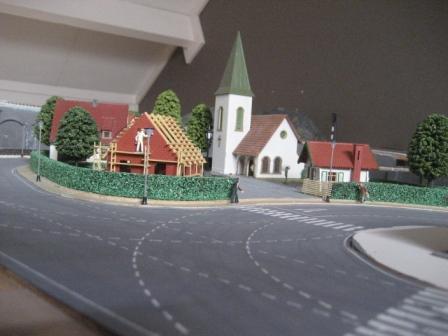

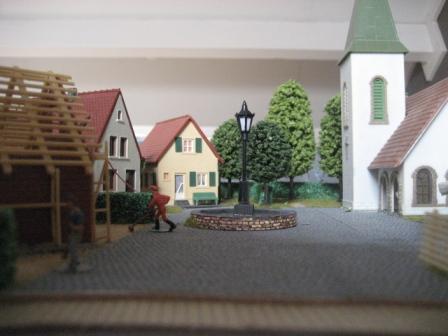

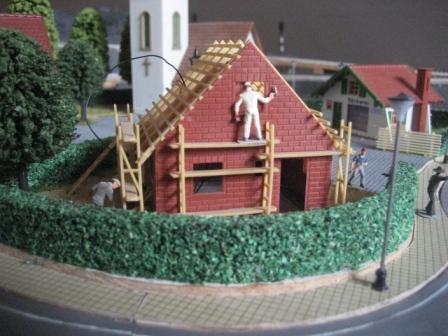

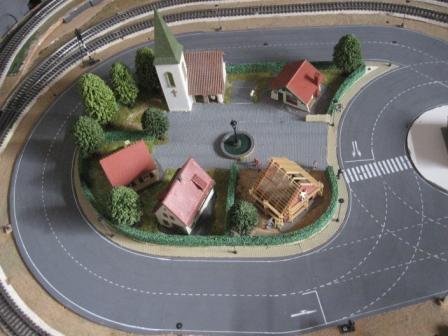

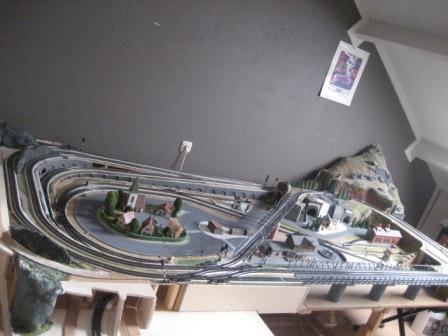

Nog een paar plaatjes voor vandaag: Hier is de belijning van het wegdek goed te zien. Rechts voor het zebrapad moet nog een bushalte komen. In de hoek van het dorpsplein was nog ruimte voor een huisje. Wordt druk aan gewerkt. Vanaf het dorpsplein loop je het parkje in achter de kerk. De berg op de achtergrond is nog van de oude baan.
Gemaakt van plankjes , 5 mm kippengaas met daar overheen stroken gipsverband.
Superlicht en oersterk (al gebouwd in 1974 !)

Hallo Joop,

Rijdende auto's vind ik echt een extra dimensie. Mijn vrouw wilde die ook, maar ik heb er geen ruimte voor.
De belijning is trouwens mooi strak. Hoe heb je dat voor elkaar gekregen?

Kippengaas en gipsverband is nog steeds een beproefde methode voor het maken van bergen. Ik heb nog wat gipsverband liggen, maar ik gebruik ook voor mijn rotsen en bergen alleen XPS.

m.vr.gr.

Hans

Hallo Hans,

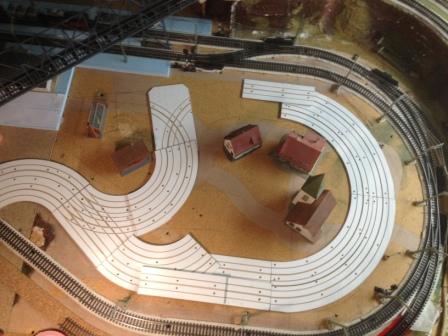

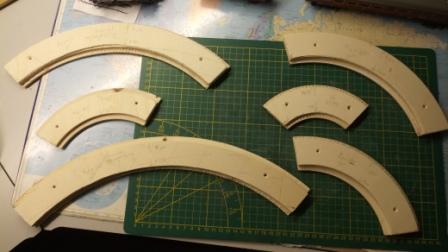

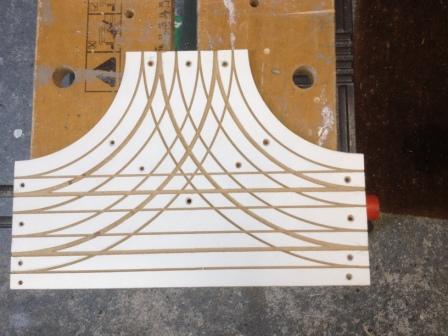

de wegbelijning heb ik getekend met speciaal daarvoor gefreesde mallen.
(ik was toch eenmaal bezig met frezen van de wegdelen). Gr, Joop

Hallo Joop,

Dat is handig.
Maar de zebra en de pijlen op de weg zijn ook netjes.

m.vr.gr.

Hans

Hans3 schreef: 24 aug 2023, 11:45 Maar de zebra en de pijlen op de weg zijn ook netjes.

Dat zijn stickers

Markenburg verkoopt trouwens sjablonen voor de belettering van de weg. Kan je ze met een witte stift of kwast maken.
